Transistörler - FET, MOSFET - Diziler

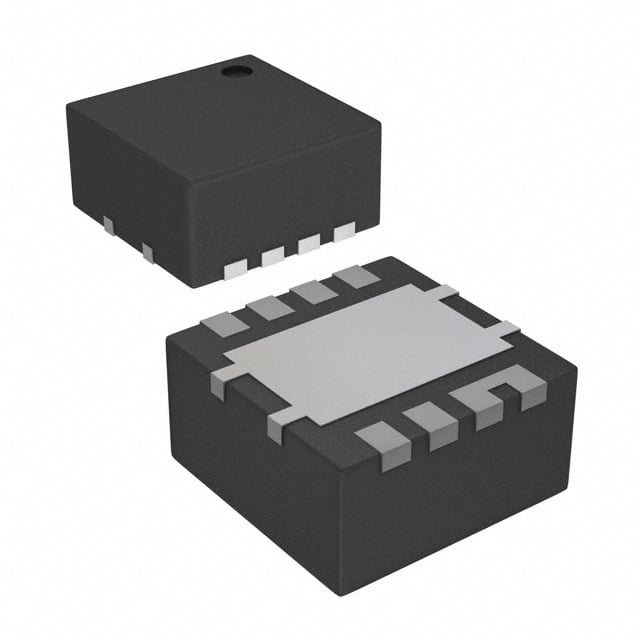

CSD87351ZQ5D
MOSFET 2N-CH 30V 32A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87351ZQ5D
CSD87351ZQ5D Hakkında
CSD87351ZQ5D, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistörüdür. 30V drain-source voltaj desteği ile 32A sürekli drain akımı sağlayabilir. Logic level gate özelliği ile düşük kontrol voltajında çalışır. 8-PowerLDFN (5x6mm) yüzeye monte paketinde sunulur. 7.7nC gate charge ve 2.1V eşik voltajı ile hızlı anahtarlama ve düşük güç tüketimi sağlar. -55°C ile 150°C arasında çalışan bu bileşen, güç yönetimi devreleri, motor kontrolü, AC/DC dönüştürücüler ve switch mode power supplies (SMPS) uygulamalarında kullanılır. Maksimum 12W güç disipasyonu kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 32A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 7.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1255pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 12W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
