Transistörler - FET, MOSFET - Diziler

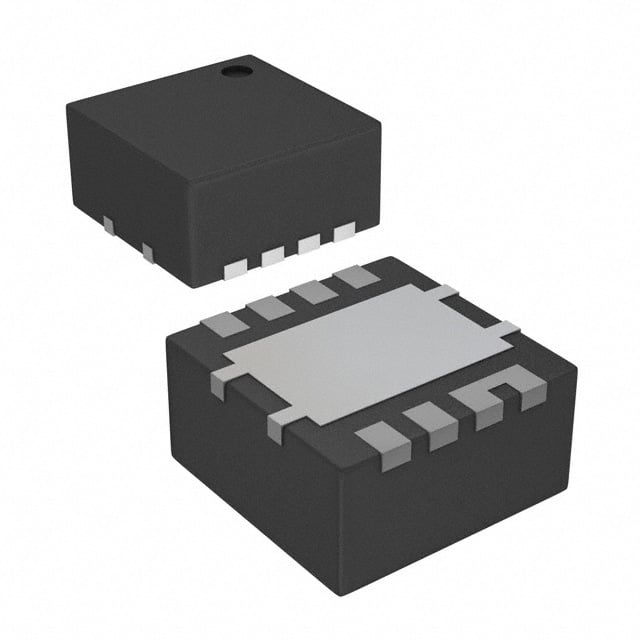

CSD87350Q5D
MOSFET 2N-CH 30V 40A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87350Q5D
CSD87350Q5D Hakkında
CSD87350Q5D, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 40A sürekli drenaj akımı kapasitesiyle yüksek akım uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gatei gerilimlerinde (2.1V threshold) çalışabilir. 5.9mΩ on-resistance değeri ile düşük ısı kaybı sağlar. 8-LSON (5x6mm) yüzeye monte paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, anahtarlama uygulamaları ve DC-DC dönüştürücülerde yaygın olarak kullanılır. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 10.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1770pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 12W |
| Rds On (Max) @ Id, Vgs | 5.9mOhm @ 20A, 8V |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
