Transistörler - FET, MOSFET - Diziler

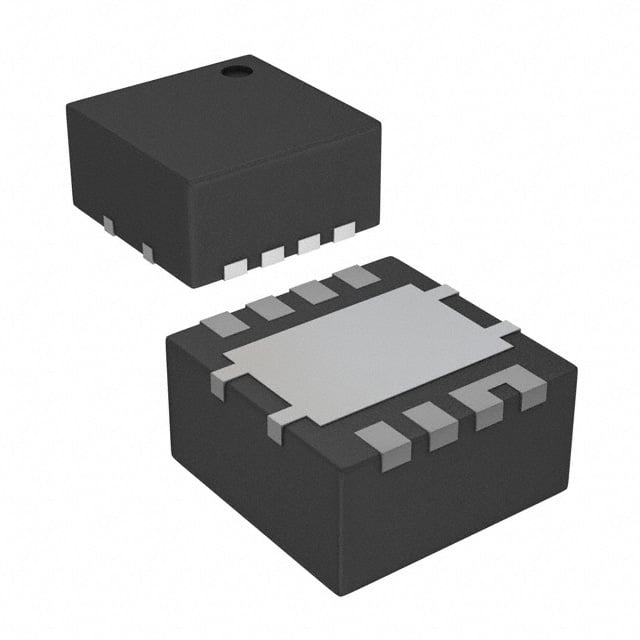

CSD87335Q3DT
MOSFET 2N-CH 30V 25A
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87335Q3D
CSD87335Q3DT Hakkında
CSD87335Q3DT, Texas Instruments tarafından üretilen dual N-Channel MOSFET transistördür. 30V drain-source voltaj ve 25A sürekli drain akım kapasitesi ile güç yönetimi uygulamalarında kullanılır. 7.4nC gate charge ve 1050pF input capacitance değerleriyle hızlı anahtarlama performansı sağlar. Surface mount 8-LSON (3.3x3.3mm) paketinde sunulur. -55°C ile +150°C arasında çalışabilen bu bileşen, DC/DC konvertörler, pil yönetim sistemleri, motor sürücüleri ve LED uygulamalarında yaygın olarak yer alır. 1.9V threshold voltajı ile logic seviyesi kontrolüne uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1050pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 6W |
| Supplier Device Package | 8-LSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
