Transistörler - FET, MOSFET - Diziler

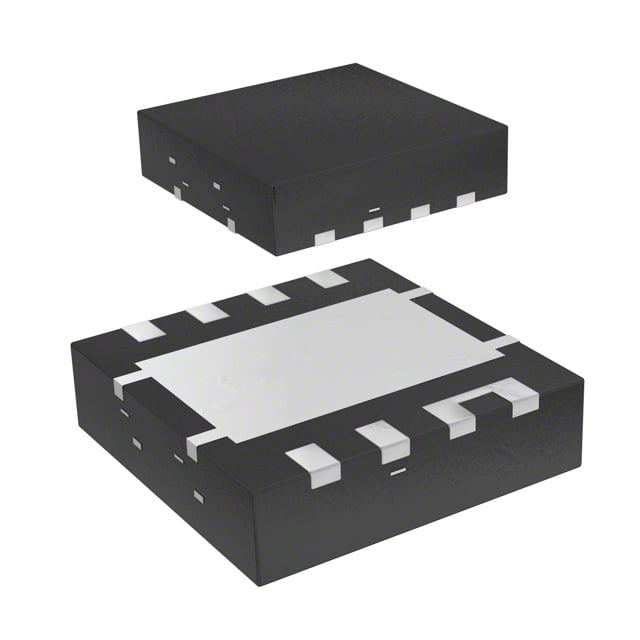

CSD87334Q3DT
MOSFET 2N-CH 30V 20A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD87334Q3D
CSD87334Q3DT Hakkında
CSD87334Q3DT, Texas Instruments tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj, 20A akım kapasitesi ve 6mOhm on-state direnci ile DC-DC konverterler, güç yönetimi devreleri ve anahtarlama uygulamalarında kullanılır. 8-PowerTDFN (3.3x3.3mm) yüzey montajlı paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Düşük gate charge (8.3nC) ve input capacitance (1260pF) özellikleriyle hızlı anahtarlama işlemleri için uygundur. Mobil cihazlar, laptop adaptörleri, batarya yönetim sistemleri ve endüstriyel güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1260pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 12A, 8V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
