Transistörler - FET, MOSFET - Diziler

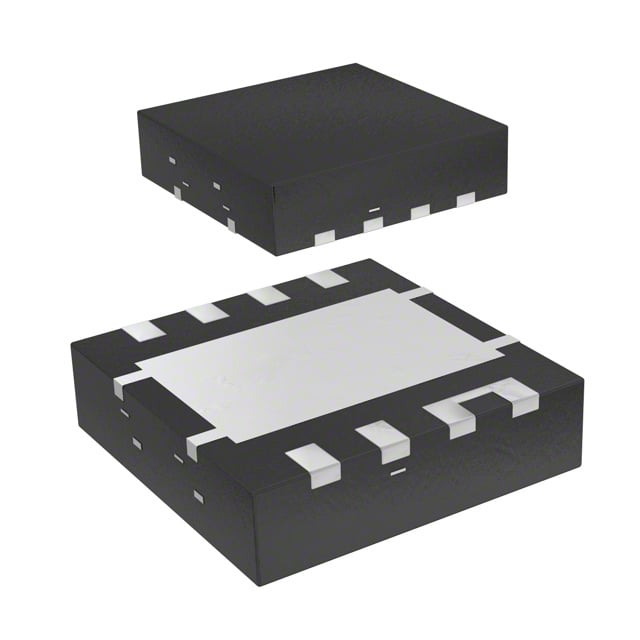

CSD87334Q3D
MOSFET 2N-CH 30V 20A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD87334Q3D
CSD87334Q3D Hakkında
CSD87334Q3D, Texas Instruments tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj ve 20A sürekli drenaj akımı kapasitesi ile güç uygulamalarında anahtarlama elemanı olarak kullanılır. Logic level gate özelliği sayesinde düşük voltaj sinyal kaynakları ile doğrudan kontrol edilebilir. 6mΩ RDS(on) değeri ile enerji kaybını minimize eder. 8-PowerTDFN (VSON 3.3x3.3) paketinde sunulan bileşen, motor kontrolleri, güç yönetimi devreleri, LED sürücüleri ve batarya uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 8.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1260pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 12A, 8V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
