Transistörler - FET, MOSFET - Diziler

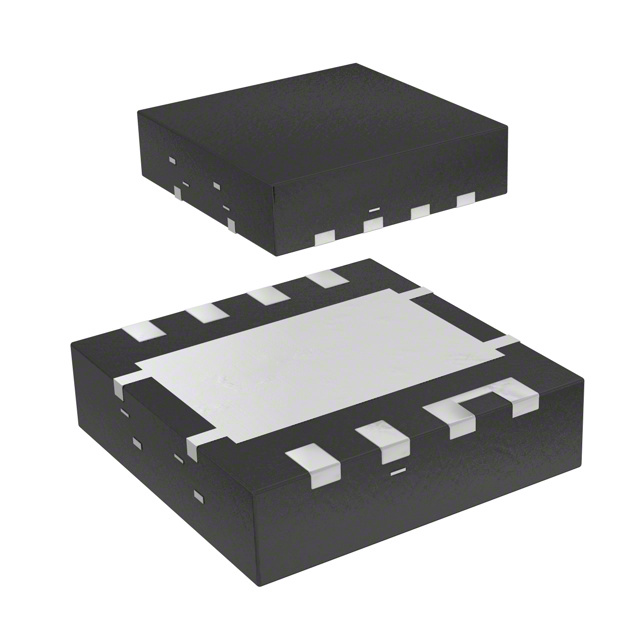

CSD87333Q3DT
MOSFET 2N-CH 30V 15A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD87333Q3DT
CSD87333Q3DT Hakkında
CSD87333Q3DT, Texas Instruments tarafından üretilen çift N-channel MOSFET transistörüdür. 30V drain-source voltaj ile 15A sürekli dren akımını destekler. Logic level gate özelliği sayesinde 5V sürücü voltajında çalışabilir. 8-PowerTDFN paketinde sunulan bu bileşen, 14.3mOhm RDS(on) değeri ile düşük kontak direncine sahiptir. Maksimum 6W güç tüketiminde çalışır. Ön kapasitanş (Ciss) 662pF'dir. Sürücü devreleri, elektrik motor kontrol uygulamaları, anahtarlama güç kaynakları ve batarya yönetim sistemlerinde yaygın olarak kullanılır. Aktif ürün olup, endüstriyel ve ticari uygulamalarda güvenilir bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 4.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 662pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 14.3mOhm @ 4A, 8V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
