Transistörler - FET, MOSFET - Diziler

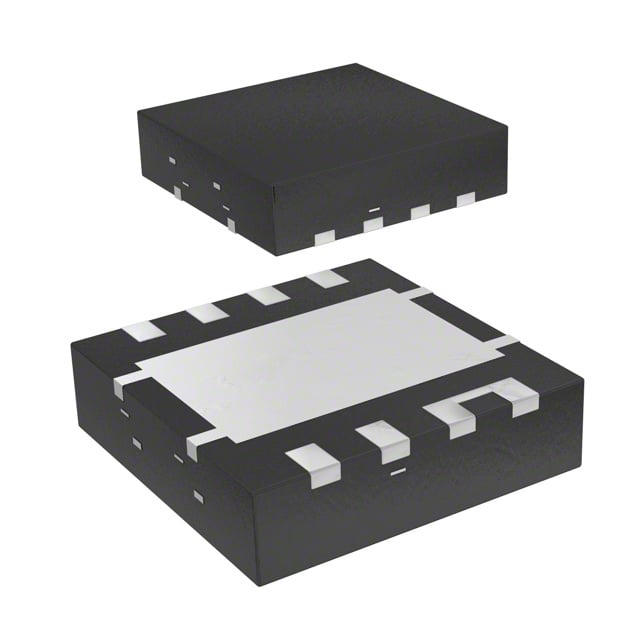

CSD87333Q3D
MOSFET 2N-CH 30V 15A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD87333Q3D
CSD87333Q3D Hakkında
CSD87333Q3D, Texas Instruments tarafından üretilen dual N-channel MOSFET dizisidir. 30V drain-source gerilimi ve 15A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate sürüşü ile 5V kontrol geriliminde çalışabilir. 8-PowerTDFN yüzey montajlı pakette sunulan bu bileşen, düşük Rds(on) değeri (14.3mOhm @ 4A, 8V) sayesinde güç dönüştürme uygulamalarında, motor kontrolü devrelerinde ve anahtarlama güç kaynağı tasarımlarında kullanılır. Asimetrik yapısı nedeniyle farklı çalışma koşullarına uyarlanabilir. Maksimum 125°C çalışma sıcaklığında 6W güç kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 4.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 662pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 14.3mOhm @ 4A, 8V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
