Transistörler - FET, MOSFET - Diziler

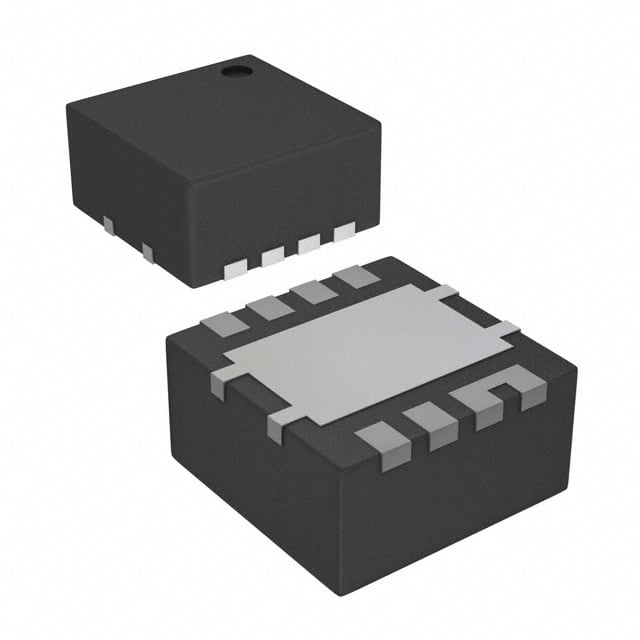

CSD87331Q3D
MOSFET 2N-CH 30V 15A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87331Q3D
CSD87331Q3D Hakkında
CSD87331Q3D, Texas Instruments tarafından üretilen 2 adet N-channel MOSFET'ten oluşan half bridge yapısında bir FET dizisidir. 30V drain-source gerilimi ve 15A sürekli drenaj akımı kapasitesiyle güç yönetimi uygulamalarında kullanılır. 3.2nC gate charge değeriyle hızlı anahtarlama performansı sağlar. Surface mount 8-LSON (5x6) paketinde sunulan bileşen, -55°C ile +150°C çalışma sıcaklığı aralığında çalışır. DC-DC konvertörler, motor sürücüler ve güç dağıtım sistemlerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 3.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 518pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 6W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V, 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
