Transistörler - FET, MOSFET - Diziler

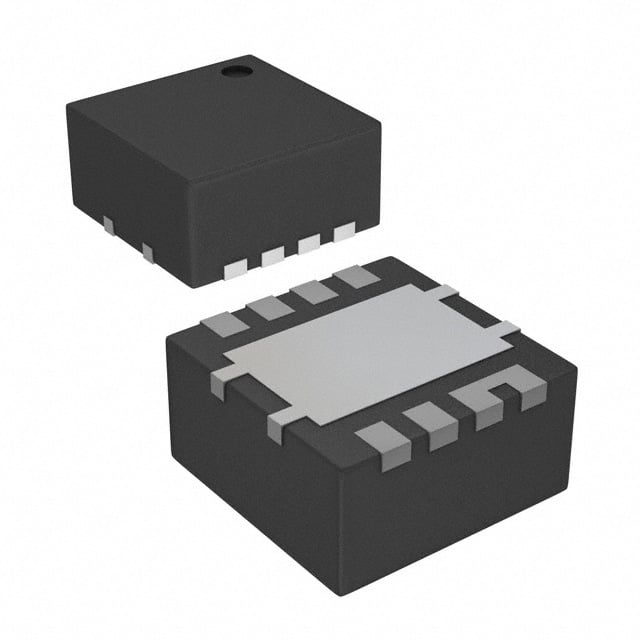

CSD87330Q3D
MOSFET 2N-CH 30V 20A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD87330Q3D
CSD87330Q3D Hakkında
CSD87330Q3D, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET yapısında bir güç transistörüdür. 30V drain-source gerilimi ve 20A sürekli drain akımı ile tasarlanmış olan bu bileşen, logic level gate sürüşü özelliğine sahiptir. 8-PowerLDFN (3.3x3.3mm) yüzey montajlı paket ile sağlanan CSD87330Q3D, endüstriyel kontrol devreleri, motor sürücüleri, DC-DC dönüştürücüler ve güç yönetimi uygulamalarında kullanılır. 2.1V eşik gerilimi ile düşük gatting kayıpları sağlayan bileşen, -55°C ile +150°C arasında çalışabilir. 5.8nC gate charge ve 900pF input capacitance değerleri ile hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 5.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 900pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 6W |
| Supplier Device Package | 8-LSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
