Transistörler - FET, MOSFET - Diziler

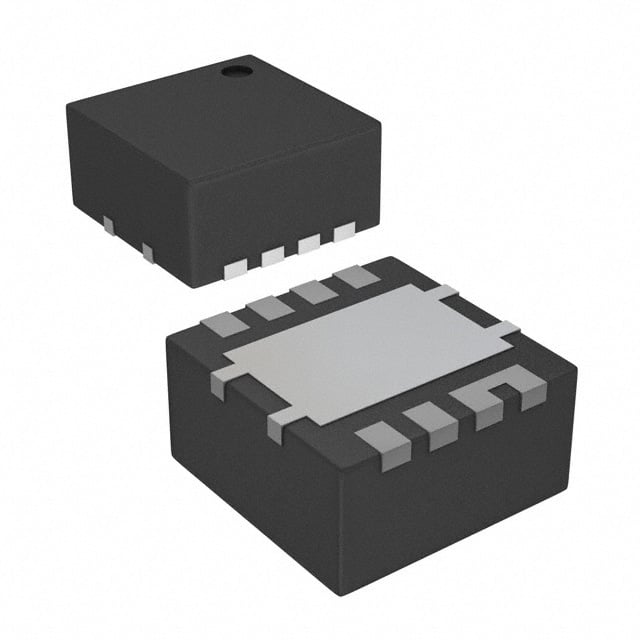

CSD86360Q5D
MOSFET 2N-CH 25V 50A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD86360Q5D
CSD86360Q5D Hakkında
CSD86360Q5D, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET dizisidir. 25V Drain-Source gerilim ile 50A sürekli drenaj akımı kapasitesine sahip olan bu bileşen, logic level gate özelliği ile 2.1V eşik geriliminde çalışır. 8-PowerLDFN (5x6mm) SMD paketinde sunulan komponent, 13W maksimum güç yönetimi ile endüstriyel uygulamalarda, motor kontrol devreleri, güç dağıtım sistemleri ve anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığında 12.6nC gate charge ve 2060pF input capacitance değerleriyle hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 12.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 2060pF @ 12.5 |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 13W |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
