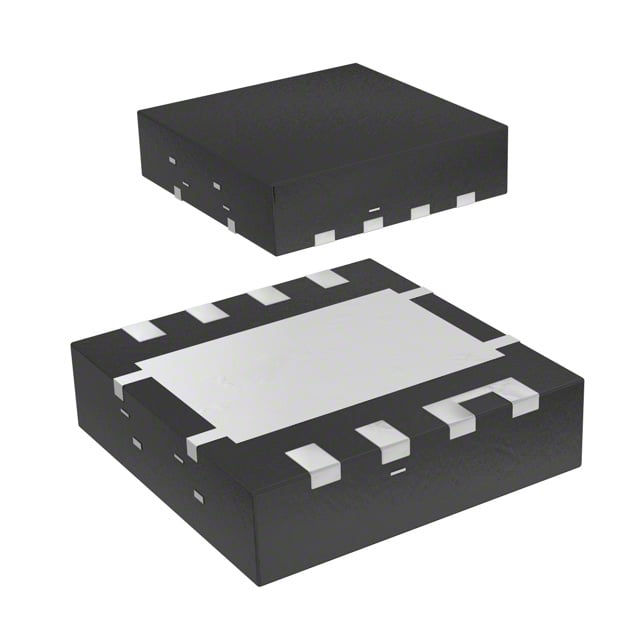

CSD86356Q5DT
SYNCHRONOUS BUCK NEXFET POWER BL
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD86356
CSD86356Q5DT Hakkında
CSD86356Q5DT, Texas Instruments tarafından üretilen senkron buck uygulamaları için tasarlanmış 2 kanallı N-Channel MOSFET dizi komponentdir. 25V drain-source gerilimi ve 40A sürekli drenaj akımı kapasitesi ile güç kaynağı ve voltaj regülatör devrelerinde kullanılır. Logic Level Gate sürüşü ile 5V kontrol sinyalleriyle doğrudan uyumludur. Düşük on-direnci (Rds(on): 4.5mOhm @ 20A, 5V) enerji kaybını minimize eder. Surface Mount 8-VSON-CLIP paketinde sunulan komponent, -55°C ile +150°C arasında çalışır ve 12W maksimum güç dissipasyonuna sahiptir. Senkron buck converterlerde high-side ve low-side anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Ta) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 7.9nC @ 4.5V, 19.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1.04nF @ 12.5V, 2.51nF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 12W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 20A, 5V, 0.8mOhm @ 20A, 5V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Vgs(th) (Max) @ Id | 1.85V @ 250µA, 1.5V @ 250µA |
