Transistörler - FET, MOSFET - Diziler

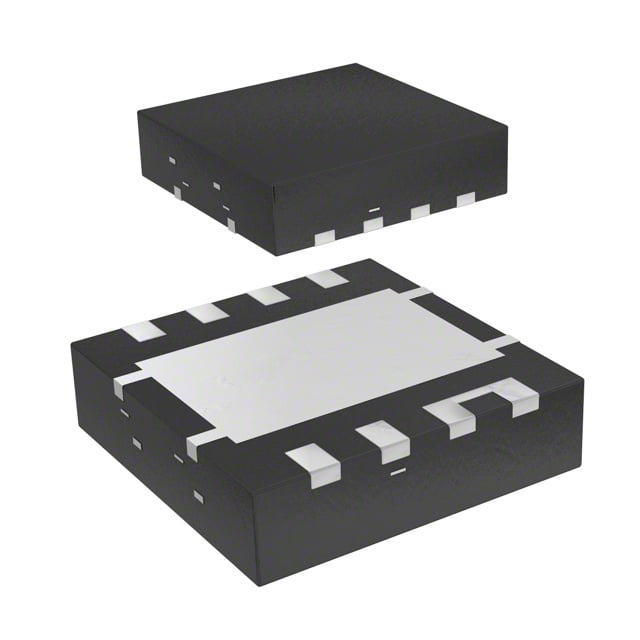

CSD86356Q5D
25V POWERBLOCK N CH MOSFET
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD86356Q5D
CSD86356Q5D Hakkında
CSD86356Q5D, Texas Instruments tarafından üretilen 25V POWERBLOCK N-Channel MOSFET dizisidir. Half-bridge konfigürasyonunda tasarlanan bu komponent, 40A sürekli drenaj akımı kapasitesine sahiptir. Logic level gate özelliği ile 5V sürüşe uyumlu olup, endüstriyel uygulamalarda, güç yönetimi devrelerinde, motor kontrol sistemlerinde ve anahtarlama uygulamalarında kullanılır. Düşük on-direnç (Rds On) değerleri ile enerji kaybını minimize eder. Surface mount 8-VSON-CLIP paketinde sunulan ürün, -55°C ile 150°C sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Ta) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 7.9nC @ 4.5V, 19.3nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1.04nF @ 12.5V, 2.51nF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 12W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 20A, 5V, 0.8mOhm @ 20A, 5V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Vgs(th) (Max) @ Id | 1.85V @ 250µA, 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
