Transistörler - FET, MOSFET - Diziler

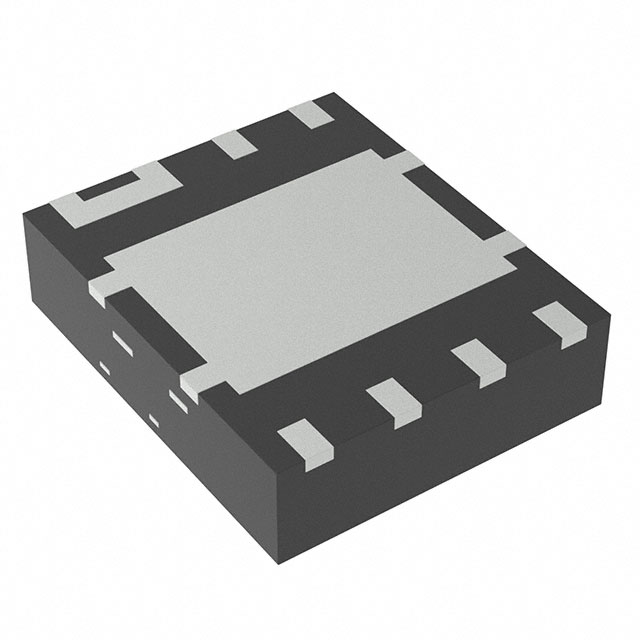

CSD86350Q5DT
25V POWERBLOCK N CH MOSFET
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD86350Q5D
CSD86350Q5DT Hakkında
CSD86350Q5DT, Texas Instruments tarafından üretilen 25V POWERBLOCK N-Channel MOSFET'tir. Half-bridge konfigürasyonunda 2 adet N-Channel transistörü içeren bu bileşen, 40A sürekli akım kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 5mΩ on-resistance değeri ile düşük enerji kaybı sağlar. Motor kontrol, DC-DC dönüştürücüler, anahtarlamalı güç kaynakları ve endüstriyel sürücü uygulamalarında tercih edilir. Surface mount 8-LSON (5x6) paketinde sunulan komponent, -55°C ile 150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A (Ta) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 10.7nC @ 4.5V, 25nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1870pF @ 12.5V, 4000pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 13W (Ta) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 25A, 5V, 1.1mOhm @ 25A, 5V |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA, 1.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
