Transistörler - FET, MOSFET - Diziler

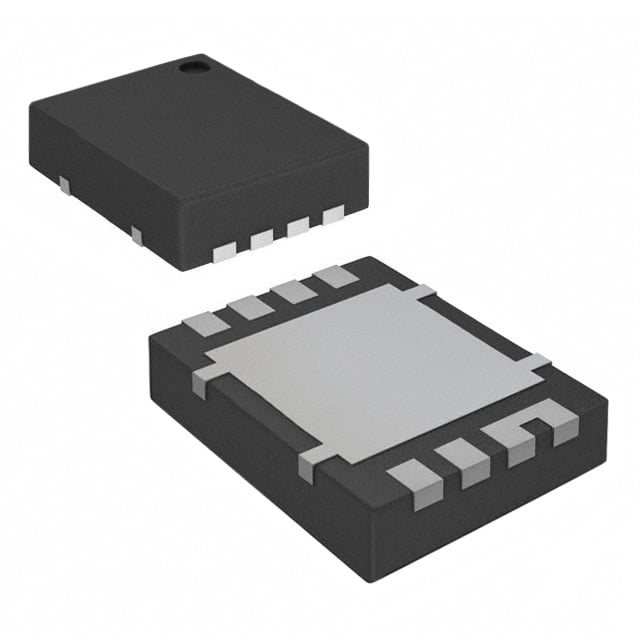

CSD86350Q5D
MOSFET 2N-CH 25V 40A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD86350Q5D
CSD86350Q5D Hakkında
CSD86350Q5D, Texas Instruments tarafından üretilen dual N-channel MOSFET transistöründür. 25V drain-source voltajı ve 40A sürekli dren akımı kapasitesi ile tasarlanmıştır. Logic level gate özelliğine sahip bu transistör, 6mΩ drain-source on direnci (Rds) ile düşük kayıp uygulamalar için uygundur. 8-LSON (5x6) yüzey monte paketi ile yoğun PCB tasarımlarında kullanılabilir. Geniş çalışma sıcaklığı aralığında (-55°C ile 150°C) stabil performans sunar. DC-DC dönüştürücüler, motor kontrol devreleri, güç yönetimi ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 10.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1870pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 13W |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 20A, 8V |
| Supplier Device Package | 8-LSON (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
