CSD86336Q3DT

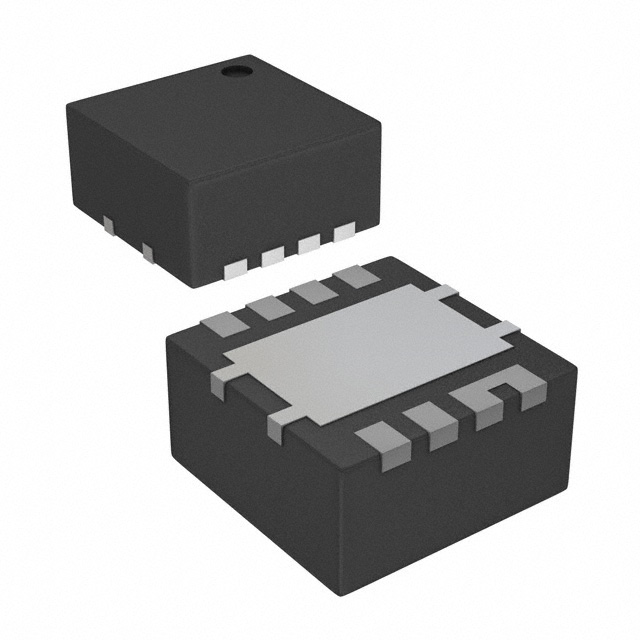

SYNCHRONOUS BUCK NEXFET POWER BL
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD86336Q3DT
CSD86336Q3DT Hakkında
CSD86336Q3DT, Texas Instruments tarafından üretilen, senkron buck dönüştürücü uygulamaları için tasarlanmış NexFET Power Block MOSFET dizisidir. Yarım köprü konfigürasyonunda 2 adet N-Channel FET içeren bu komponent, 25V Drain-Source gerilimi ve 20A sürekli dren akımı özellikleriyle yüksek verimli güç dönüştürme devrelerinde kullanılır. Logic level gate kontrolü ile 5V sürüş gerilimine uyumlu olan CSD86336Q3DT, düşük gate charge ve kapasite değerleriyle hızlı anahtarlama işlemleri sağlar. RDS(on) değerleri 9.1mΩ ve 3.4mΩ olarak belirtilmiş olup, enerji kaybını minimize eder. Mobil şarjlama cihazları, server güç kaynakları, adaptörlü kaynaklar ve endüstriyel elektronik uygulamalarında tercih edilir. -55°C ile +125°C işletme sıcaklığı aralığında ve 6W maksimum güçte çalışan komponent, 8-VSON yüzey montajlı pakette sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 3.8nC @ 45V, 7.4nC @ 45V |
| Input Capacitance (Ciss) (Max) @ Vds | 494pF @ 12.5V, 970pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 9.1mOhm @ 20A, 5V, 3.4mOhm @ 20A, 5V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA, 1.6V @ 250µA |
