Transistörler - FET, MOSFET - Diziler

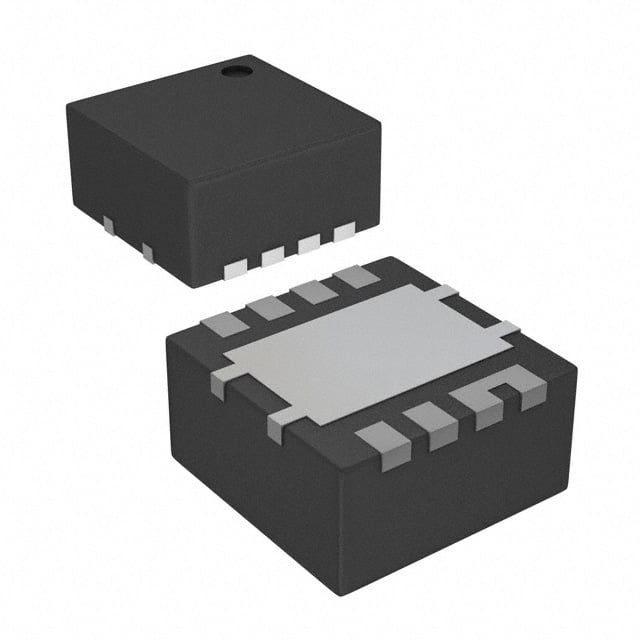

CSD86336Q3D
25V POWERBLOCK N CH MOSFET
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- CSD86336Q3D
CSD86336Q3D Hakkında
CSD86336Q3D, Texas Instruments tarafından üretilen 25V rated N-Channel MOSFET dizi entegresidir. Yarım köprü (Half Bridge) konfigürasyonunda iki N-Channel MOSFET barındıran bu bileşen, 20A sürekli dren akımı kapasitesine sahiptir. Logic Level Gate özelliği ile 5V sürüş voltajında çalışabilir. Düşük Rds(on) değerleri (3.4mOhm @ 20A, 5V) sayesinde güç kaybını minimize eder. Motor kontrol, güç dönüştürücü devreleri, LED sürücüleri ve switch-mode güç kaynakları gibi uygulamalarda kullanılır. -55°C ile 125°C arasında çalışan bu bileşen, 8-VSON (3.3x3.3mm) yüzey montajlı paketledir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate, 5V Drive |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 3.8nC @ 45V, 7.4nC @ 45V |
| Input Capacitance (Ciss) (Max) @ Vds | 494pF @ 12.5V, 970pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 9.1mOhm @ 20A, 5V, 3.4mOhm @ 20A, 5V |
| Supplier Device Package | 8-VSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA, 1.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
