Transistörler - FET, MOSFET - Diziler

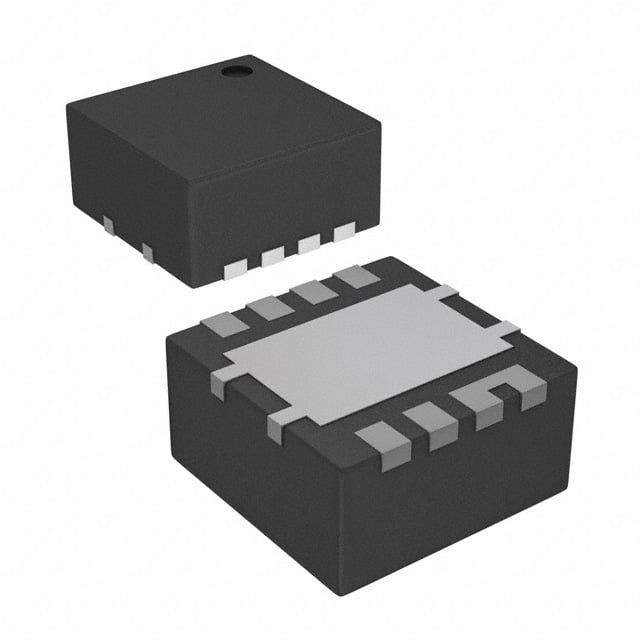

CSD86330Q3D
MOSFET 2N-CH 25V 20A 8LSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerLDFN
- Seri / Aile Numarası
- CSD86330Q3D
CSD86330Q3D Hakkında
CSD86330Q3D, Texas Instruments tarafından üretilen 2 N-Channel Half Bridge MOSFET dizisidir. Logic Level Gate özelliği ile düşük voltaj sürücü devrelerinde kullanılır. 25V Drain-Source voltajı ve 20A sürekli dren akımı kapasitesi ile anahtarlama uygulamalarında, DC-DC konverterlerinde, motor sürücü devrelerinde ve güç yönetimi sistemlerinde yaygın olarak kullanılmaktadır. 9.6mOhm (8V, 14A) düşük on-direnci ile ısıl verimlilik sağlar. 8-PowerLDFN (3.3x3.3) yüzey montajlı paket ile kompakt tasarımlar için uygundur. -55°C ile 150°C arası geniş çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 6.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 920pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerLDFN |
| Part Status | Active |
| Power - Max | 6W |
| Rds On (Max) @ Id, Vgs | 9.6mOhm @ 14A, 8V |
| Supplier Device Package | 8-LSON (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
