Transistörler - FET, MOSFET - Diziler

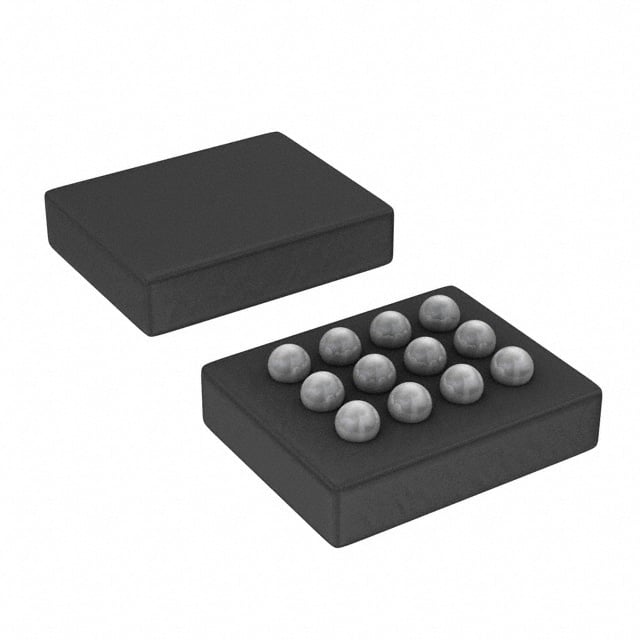

CSD75211W1723
MOSFET 2P-CH 20V 4.5A 12DSBGA
- Üretici
- Texas Instruments
- Paket/Kılıf
- 9-UFBGA
- Seri / Aile Numarası
- CSD75211W
CSD75211W1723 Hakkında
CSD75211W1723, Texas Instruments tarafından üretilen dual P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 4.5A sürekli dren akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir. 40mOhm'luk Rds(on) değeri ile düşük kondüktans kaybı sağlar. 12-UFBGA/DSBGA yüzey montajlı paketinde sunulan komponent, -55°C ile 150°C arasında çalışır. Anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve düşük gerilim sistemlerinde kullanılır. Gate charge'ı 5.9nC ve maksimum güç tüketimi 1.5W olarak belirtilmiştir. Bileşen güncel üretimde olmayıp sürümü sona ermiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 5.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 600pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 12-UFBGA, DSBGA |
| Part Status | Obsolete |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 40mOhm @ 2A, 4.5V |
| Supplier Device Package | 12-DSBGA |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
