Diyotlar - Doğrultucular - Tekil
CS241250

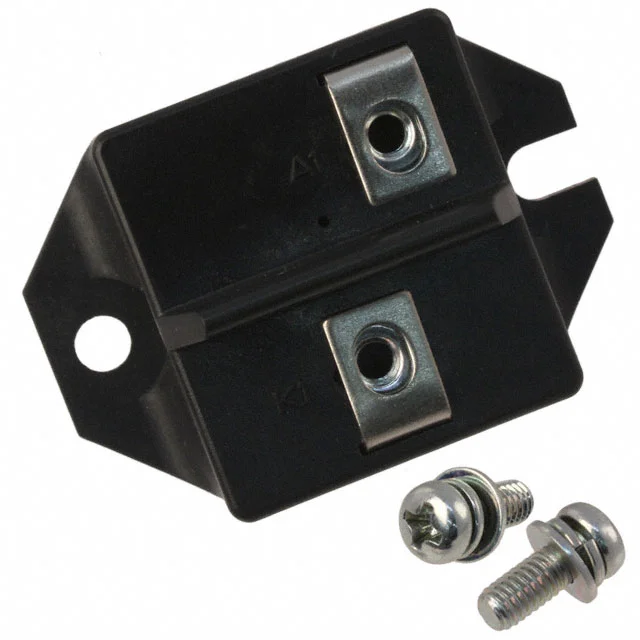

DIODE GP 1.2KV 50A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CS241250
CS241250 Hakkında
CS241250, Powerex tarafından üretilen 1.2KV 50A kapasiteli güç diyotu modülüdür. POW-R-BLOK™ paket tipinde chassis mount edilebilen bu standart recovery diyotu, güç elektoniği uygulamalarında doğrultma işlemi için tasarlanmıştır. 50A DC ortalama doğrultulmuş akım kapasitesi ile endüstriyel konvertörler, invertörler ve güç kaynağı sistemlerinde kullanılır. Maksimum 1.5V forward voltage düşüşü ile verimli enerji aktarımı sağlar. 800ns reverse recovery time özelliği hızlı anahtarlama uygulamalarında çalışmaya uygundur. Ürün obsolete statüsünde olup, yeni tasarımlarda yerine geçen seçeneklerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 50A (DC) |
| Current - Reverse Leakage @ Vr | 10 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 800 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
