Diyotlar - Doğrultucular - Tekil
CS241210

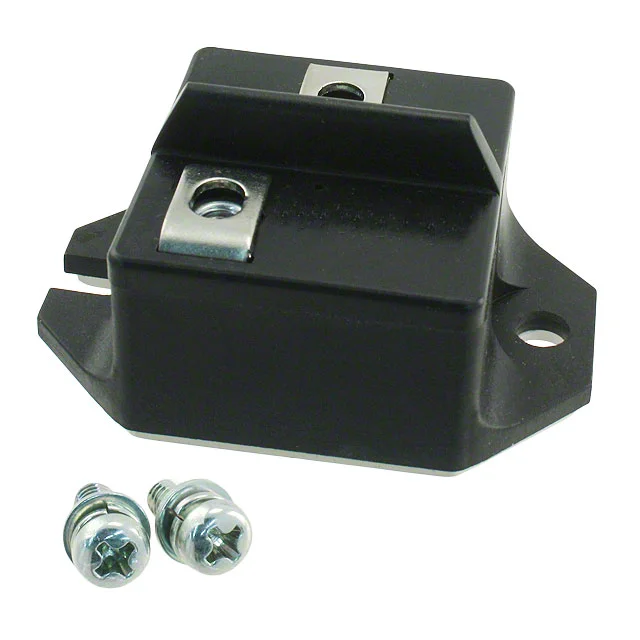

DIODE GP 1.2KV 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CS241210
CS241210 Hakkında
CS241210, Powerex Inc. tarafından üretilen 1200V/100A kapasiteli standart recovery diyottur. POW-R-BLOK™ modül paketinde sunulan bu doğrultucu diyot, orta güç uygulamalarında kullanılır. 100A ortalama doğrultulmuş akım, 1.5V ileri gerilim düşüşü (100A'de) ve 800ns reverse recovery time özellikleriyle endüstriyel güç dönüştürme devreleri, AC/DC konvertörler ve doğrultma uygulamalarında yer alır. Chassis mount tipi montajla sabit kurulum sağlar. Bileşen artık üretilmemekte olup, arşiv ve bakım amaçlı uygulamalarda tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A (DC) |
| Current - Reverse Leakage @ Vr | 20 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 800 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
