Diyotlar - Doğrultucular - Tekil
CS240610

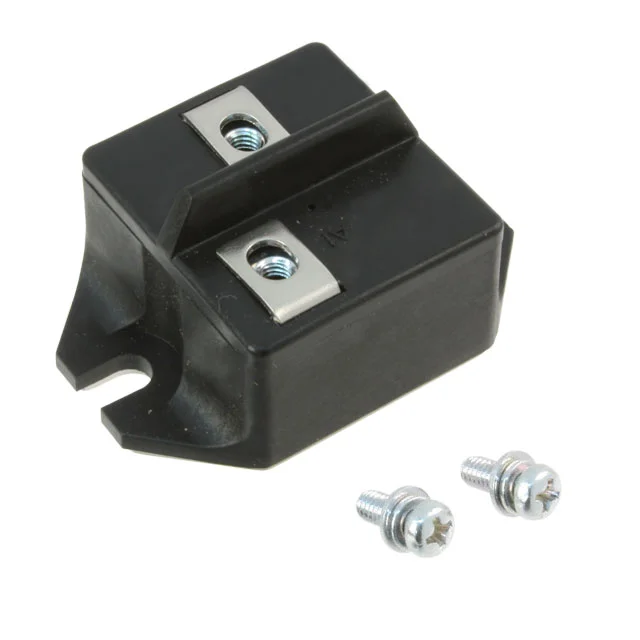

DIODE GP 600V 100A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- CS240610
CS240610 Hakkında
CS240610, Powerex, Inc. tarafından üretilen 600V 100A kapasiteli silikon güç doğrultucu diyotudur. POW-R-BLOK™ modül paketinde sunulan bu bileşen, orta güç seviyesinde AC/DC güç kaynakları, inverter devreleri, kaynak makinaları ve motor kontrolü uygulamalarında kullanılır. Standard recovery tipi diyot, 800 ns reverse recovery time ve 1.5V forward voltage düşüşü ile karakterize edilir. Chassis mount konfigürasyonunda tasarlanan komponent, yüksek akım uygulamalarında güvenilir doğrultma işlevi sağlar. Ürün obsolete (artık üretilmiyor) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A (DC) |
| Current - Reverse Leakage @ Vr | 20 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 800 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
