Diyotlar - Doğrultucular - Diziler
CPT60145

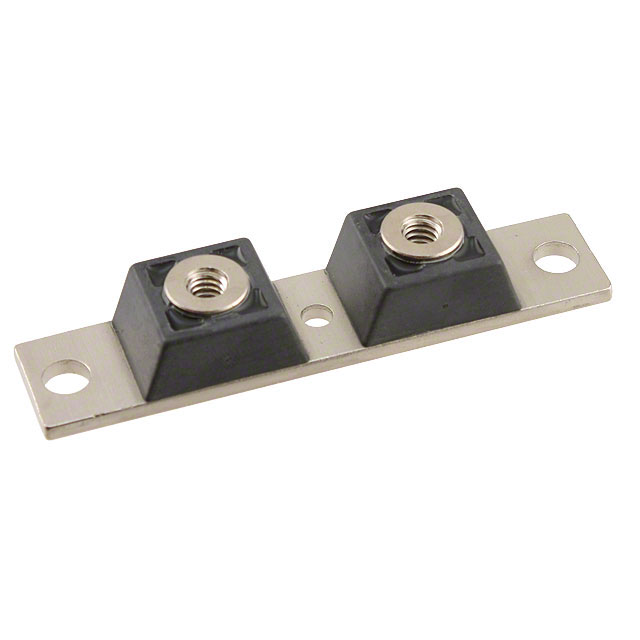

DIODE MODULE 45V 300A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT60145
CPT60145 Hakkında
CPT60145, Microchip Technology tarafından üretilen 45V 300A Schottky diyot modülüdür. Twin Tower paketinde chassis mount olarak tasarlanmış bu komponent, 1 çift ortak katot (common cathode) konfigürasyonuna sahiptir. 300A ortalama doğrultulmuş akım kapasitesi ve 550mV maksimum forward voltage ile düşük kayıp uygulamalarında kullanılır. Fast recovery özelliği (≤500ns) ile onu yüksek frekanslı güç dönüştürme, invertör, UPS sistemleri ve endüstriyel doğrultma uygulamalarında tercih edilen bir çözüm haline getirir. 45V DC reverse voltage rating ile medium voltage uygulamalarına uygun olup, 21mA reverse leakage current @ 45V ile düşük kaçak akıma sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 21 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
