Diyotlar - Doğrultucular - Diziler

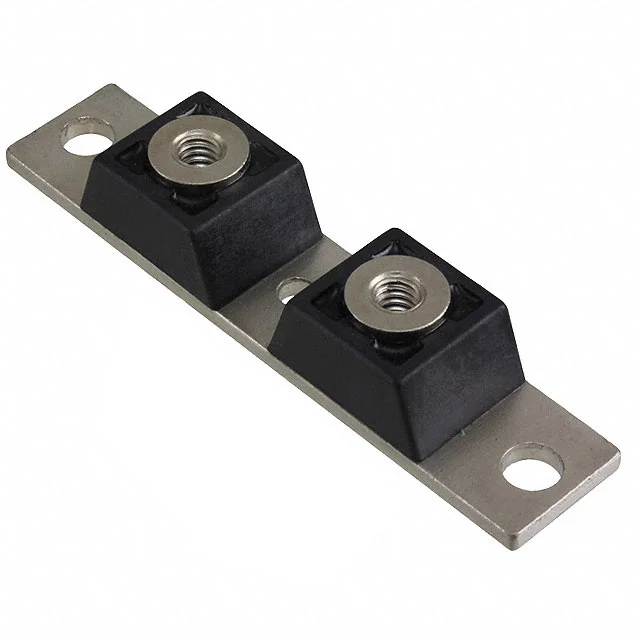

CPT60045
DIODE MODULE 45V 300A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT60045
CPT60045 Hakkında
CPT60045, Microchip Technology tarafından üretilen 45V 300A kapasiteli bir Schottky diyot modülüdür. TO-244AB kasa tipinde sunulan bu komponent, 1 çift common cathode konfigürasyonunda tasarlanmıştır. Fast recovery karakteristiği (≤500ns) sayesinde yüksek hızlı doğrultma uygulamalarında kullanılabilir. 650mV forward voltage ve 2A reverse leakage karakteristikleri ile güç kaynakları, invertör devreleri, frekans dönüştürücüler ve benzer yüksek akım uygulamalarında yer alır. Chassis mount tipi montaj özelliği ile endüstriyel güç elektroniksi sistemlerine entegre edilebilir. Ürün mevcut üretimden kaldırılmış olup arşiv amaçlı kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 2 A @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
