Diyotlar - Doğrultucular - Diziler
CPT60035

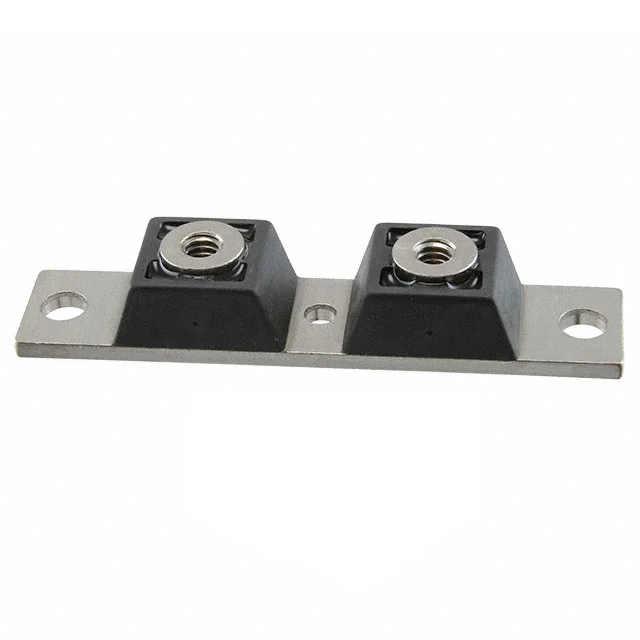

DIODE MODULE 35V 300A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT60035
CPT60035 Hakkında
CPT60035, Microchip Technology tarafından üretilen 35V 300A kapasiteli Schottky diyot modülüdür. TO-244AB chassis mount paketi ile sunulan bu komponent, Common Cathode konfigürasyonunda çalışır. 300A ortalama doğrulmuş akım ve 650mV maksimum forward voltajı ile güç kaynağı devreleri, inverterler, solar charge controller'lar ve endüstriyel uygulamalarda kullanılır. Fast Recovery karakteristiği (≤500ns) ile yüksek frekans uygulamalarına uygundur. 35V maksimum reverse voltajı ve 8mA reverse leakage akımı ile güvenilir çalışma sağlar. Not: Bu ürün üretimi sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 8 mA @ 35 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 35 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
