CPT600150D

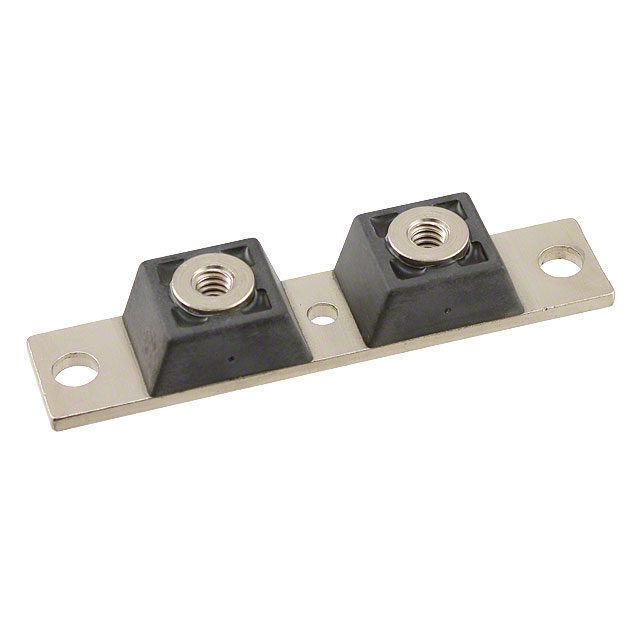

DIODE MODULE 150V 300A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT600150D
CPT600150D Hakkında
CPT600150D, Microchip Technology tarafından üretilen yüksek akımlı Schottky diyot modülüdür. 1 pair series connection konfigürasyonunda tasarlanmış bu komponent, maksimum 150V ters voltaj ve 300A doğrultulmuş akım kapasitesine sahiptir. Schottky diyot teknolojisi sayesinde 500ns'nin altında hızlı iyileşme zamanı sunar. Forward voltajı 300A akımda maksimum 850mV'tur. Chassis mount tipi MD3CC paketinde sunulan bu modül, güç kaynağı düzenleyicileri, invertörler ve endüstriyel uygulamalarda doğrultma işlevi için kullanılır. 7mA @ 150V ters sızıntı akımı ile karakterize edilmiştir. Bileşen şu anda Obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 7 mA @ 150 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
