CPT600100

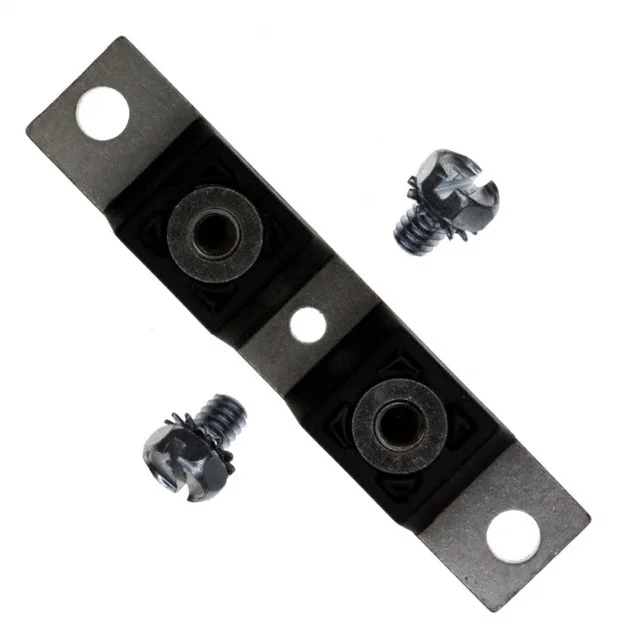

DIODE MODULE 100V 300A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT600100
CPT600100 Hakkında
CPT600100, Microchip Technology tarafından üretilen 100V/300A rated Schottky diyot modülüdür. Twin Tower paket içinde 1 çift common cathode konfigürasyonunda iki diyot barındırır. Fast recovery özelliği (≤500ns) ile yüksek hızlı anahtarlama uygulamalarında kullanılır. 850mV forward voltaj ve 8mA reverse leakage karakteristiği ile güç tümleştirme, inverter devreleri, AC-DC konvertörler ve endüstriyel doğrultma uygulamalarında tercih edilir. Chassis mount konfigürasyonu sayesinde doğrudan PCB'ye veya soğutucu plakasına monte edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 8 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
