Diyotlar - Doğrultucular - Diziler
CPT50145

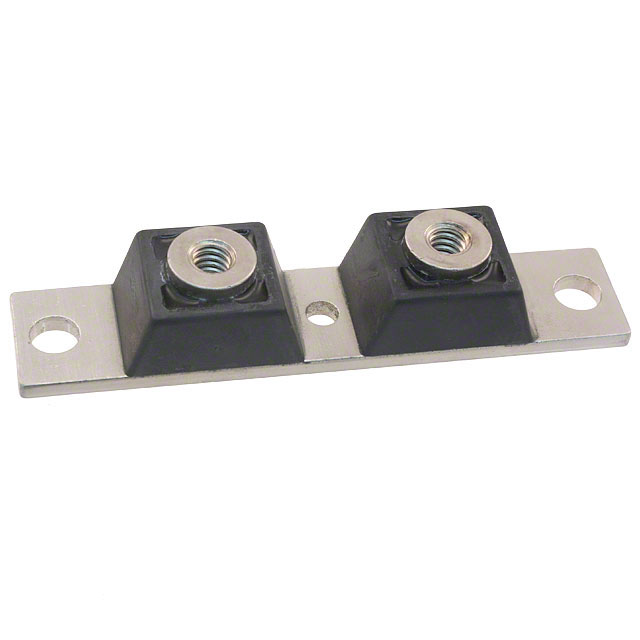

DIODE MODULE 45V 250A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT50145
CPT50145 Hakkında
CPT50145, Microchip Technology tarafından üretilen 45V 250A kapasiteli Schottky diyot modülüdür. Twin Tower paketinde sunulan bu bileşen, 1 Pair Common Cathode konfigürasyonunda çalışmaktadır. 250A ortalama doğrultulmuş akım ve 550mV forward voltajı ile yüksek akım uygulamalarında kullanılır. Fast Recovery karakteristiği (≤500ns) ile anahtarlama hızı kritik olan güç kaynakları, invertörler ve doğrultucu devrelerde yer alır. Chassis mount tipi montaj için tasarlanmıştır. 45V reverse voltaj ile düşük voltaj uygulamalarına uygundur. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 12 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 250 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
