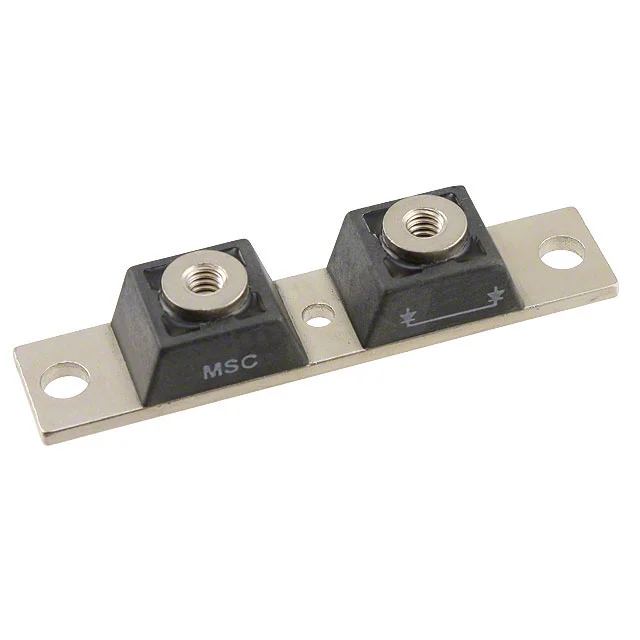

CPT50060
DIODE MODULE 60V 250A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT50060
CPT50060 Hakkında
CPT50060, Microchip Technology tarafından üretilen Twin Tower paketinde 60V/250A rated Schottky diyot modülüdür. 1 Pair Common Cathode konfigürasyonuna sahip bu bileşen, doğrultma uygulamalarında kullanılır. 730 mV forward voltage ve 250A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertör devreleri ve yüksek akım doğrultma uygulamalarında tercih edilir. Fast recovery karakteristiği (≤500ns) ile hızlı anahtarlama gerekli endüstriyel ve profesyonel elektronik sistemlerde kullanım alanı bulur. Şasi montajı için tasarlanmıştır. Ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 8 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 730 mV @ 250 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
