Diyotlar - Doğrultucular - Diziler
CPT500100

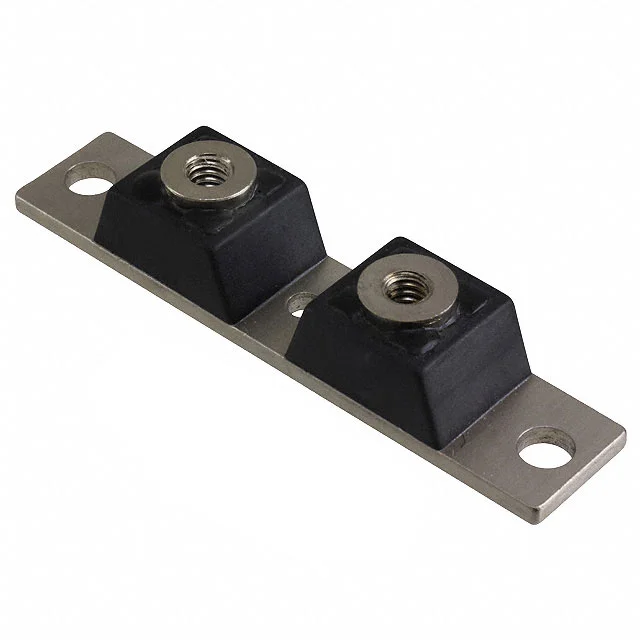

DIODE MODULE 100V 250A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT500100
CPT500100 Hakkında
CPT500100, Microchip Technology tarafından üretilen 100V/250A Schottky diyot modülüdür. TO-244AB kasa tipinde chassis montajına uygun bu komponent, Common Cathode konfigürasyonunda 1 çift diyot içermektedir. Fast Recovery özelliğine sahip (≤500ns) olan CPT500100, yüksek akım doğrultma uygulamalarında, güç kaynakları, inverter devreleri ve endüstriyel denetim sistemlerinde kullanılmaktadır. 900 mV forward voltajı ve 8 mA reverse leakage akımı ile verimli doğrultma performansı sunar. Obsolete durumdaki bu komponent, arşiv ve legacy sistem desteği gerektiren projeler için referans değerindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 8 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 250 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
