Diyotlar - Doğrultucular - Diziler
CPT40090

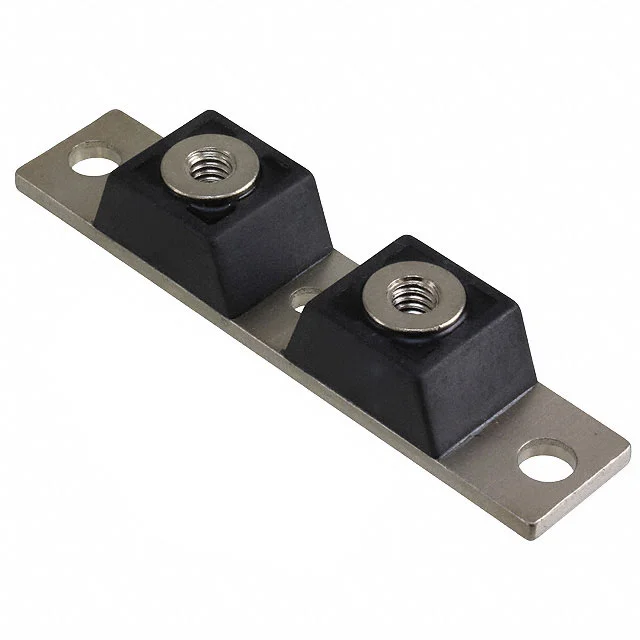

DIODE MODULE 90V 200A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT40090
CPT40090 Hakkında
CPT40090, Microchip Technology tarafından üretilen 90V/200A Schottky diyot modülüdür. TO-244AB chassis mount paketi içinde 1 pair common cathode konfigürasyonunda tasarlanmıştır. Schottky tipi yapısı ile 500ns veya daha kısa recovery time sunarak hızlı anahtarlama uygulamalarında kullanılır. 200A ortalama doğrultulmuş akım kapasitesi ve 90V reverse voltage rating ile güç kaynakları, konvertörler ve ağır akım uygulamalarında doğrultucu görevini yerine getirmek üzere tasarlanmıştır. Forward voltage 200A akımda 890mV olarak belirtilmiştir. Reverse leakage akımı 90V'da 5mA düzeyindedir. Endüstriyel ve otoomotiv uygulamalarında kullanılan bu bileşen, yüksek güç işlemenin gerekli olduğu sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 5 mA @ 90 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 90 V |
| Voltage - Forward (Vf) (Max) @ If | 890 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
