CPT400100D

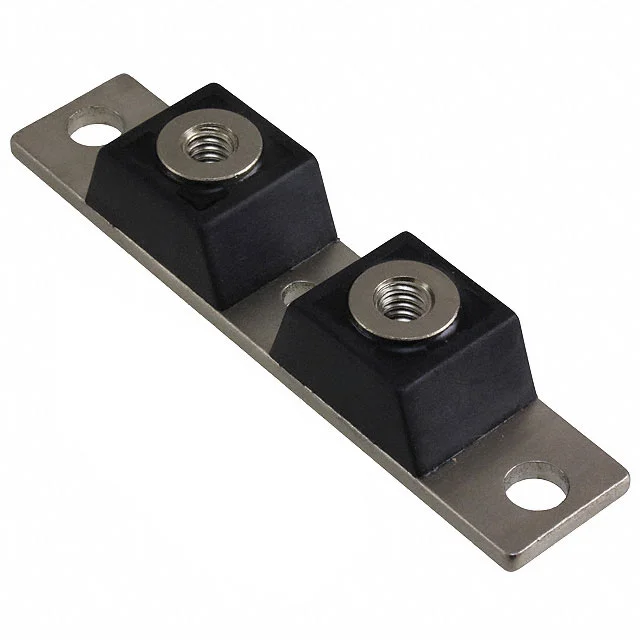

DIODE MODULE 100V 200A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT400100D
CPT400100D Hakkında
CPT400100D, Microchip Technology tarafından üretilen 100V 200A kapasiteli Schottky diyot modülüdür. Bir çift seriye bağlı diyot konfigürasyonuna sahip olan bu komponent, TO-244AB paketinde sunulmaktadır. Ortalama doğrultulmuş akım değeri her bir diyot için 200A'dir. Fast recovery özelliğine sahip olup 500ns'den düşük anahtarlama süresine sahiptir. Maksimum ters gerilim 100V, ileri gerilim düşüşü 200A'de 890mV'dir. Ters sızıntı akımı 100V'de 5mA değerindedir. Şase montajı için tasarlanmış bu modül, güç kaynakları, invertörler ve yüksek akımlı doğrultma uygulamalarında kullanılmaktadır. Not: Bu parça üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 5 mA @ 100 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 890 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
