Diyotlar - Doğrultucular - Diziler
CPT400100A

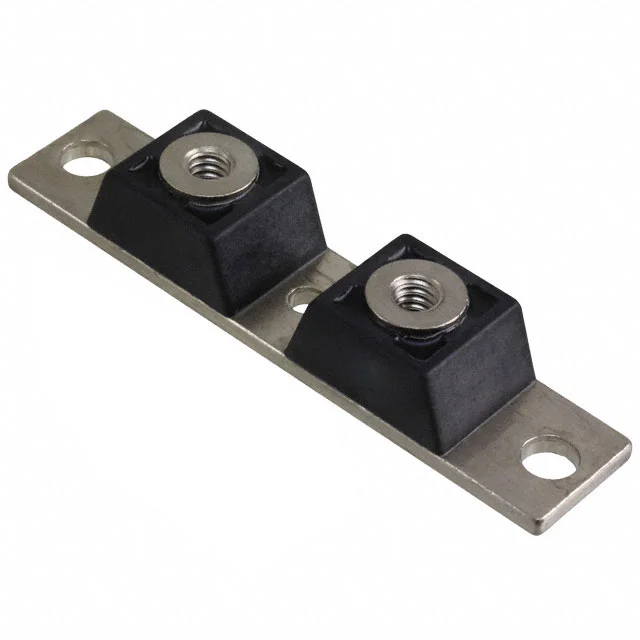

DIODE MODULE 100V 200A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT400100A
CPT400100A Hakkında
CPT400100A, Microchip Technology tarafından üretilen Schottky diyot modülüdür. Common Anode konfigürasyonuna sahip bu bileşen, 100V maksimum reverse voltaj ve 200A ortalama doğrultulmuş akım kapasitesine sahiptir. Maksimum 890mV forward voltaj düşüşü ile karakterize edilen bu diyot, fast recovery özelliğine sahip olup recovery süresi 500ns'den küçüktür. TO-244AB Chassis Mount paketi ile sunulan komponent, yüksek akım uygulamalarında doğrultma görevini üstlenir. Anahtarlama güç kaynakları, güç yönetimi devreleri ve endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. Şu anda Obsolete durumda olan bu bileşen, 5mA ters sızıntı akımı gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 5 mA @ 100 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 890 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
