Diyotlar - Doğrultucular - Diziler
CPT400100

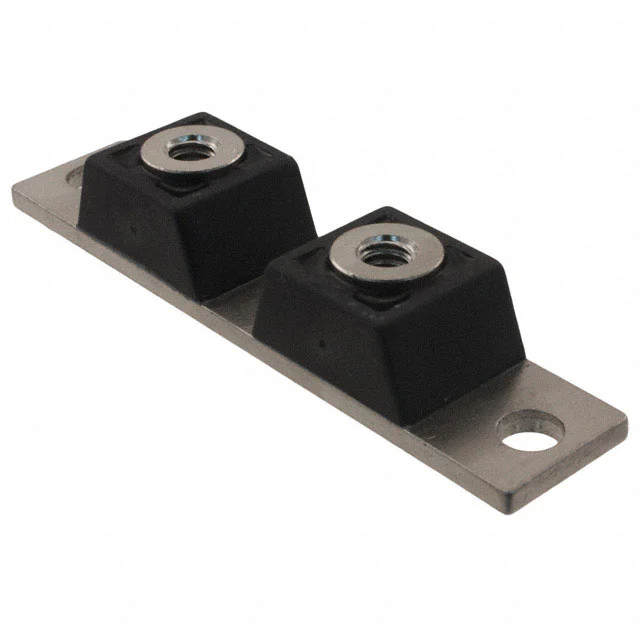

DIODE MODULE 100V 200A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT400100
CPT400100 Hakkında
CPT400100, Microchip Technology tarafından üretilen 100V 200A rated Schottky doğrultma diyotu modülüdür. Twin Tower kasa tipi ile chassis mount yapısında sunulan bu komponent, 1 pair common cathode diyot konfigürasyonuna sahiptir. 200A ortalama doğrultulmuş akım kapasitesi ile endüstriyel uygulamalarda kullanılır. 890 mV forward voltaj düşümü ve 500ns'den az fast recovery hızı ile düşük kayıplar sağlar. Ters akım sızıntısı 100V'de 5 mA olarak belirtilmiştir. Bu komponent güç kaynakları, invertörler ve AC/DC dönüştürücü uygulamalarında yaygın olarak kullanılmaktadır. Lütfen dikkat: Bu ürün obsolete statüsündedir ve yeni tasarımlar için yerini alan bileşenlerin incelenmesi tavsiye edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 5 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 890 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
