Diyotlar - Doğrultucular - Diziler
CPT30145

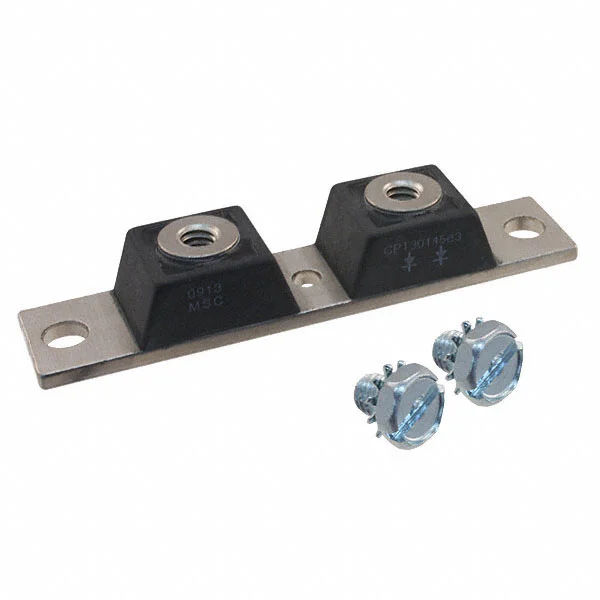

DIODE MODULE 45V 150A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30145
CPT30145 Hakkında
CPT30145, Microchip Technology tarafından üretilen 45V 150A kapasiteli Schottky diyot modülüdür. Twin Tower paket tasarımı ile chassis mount uygulamalarında kullanılır. 1 Pair Common Cathode konfigürasyonuna sahip bu bileşen, ortalama doğrultulmuş akım değeri diod başına 150A'tir. Fast Recovery özelliği (≤500ns, >200mA) sayesinde anahtarlama uygulamalarında tercih edilir. Maksimum ters gerilim 45V, ileri gerilim 620mV@200A'dir. Ters sızıntı akımı 45V'de 4mA olarak belirtilmiştir. Güç kaynağı devreleri, invertörler ve diğer yüksek akım doğrultma uygulamalarında kullanım için uygundur. Bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Twin Tower |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
