Diyotlar - Doğrultucular - Diziler
CPT30090

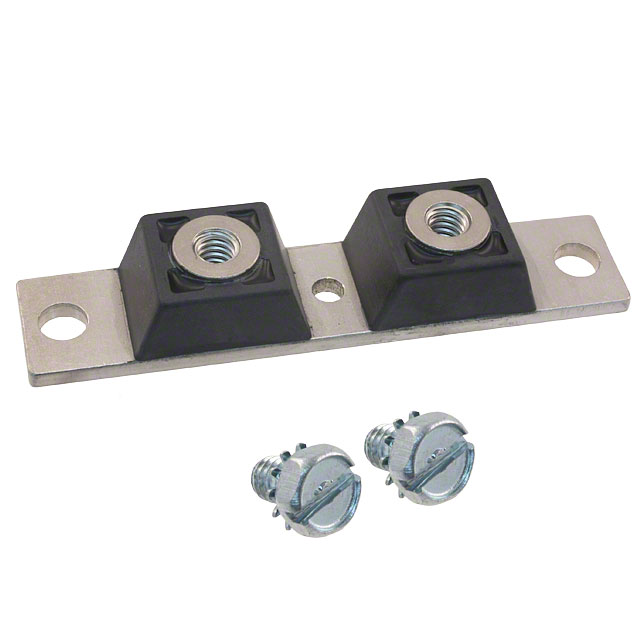

DIODE MODULE 90V 150A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30090
CPT30090 Hakkında
CPT30090, Microchip Technology tarafından üretilen 90V/150A Schottky diyot modülüdür. Common cathode konfigürasyonunda 1 pair diyot içeren bu bileşen, Twin Tower (MD3CC) kasa tipinde chassis mount uygulamaları için tasarlanmıştır. Fast recovery özellikleri (≤500ns @ >200mA) ile yüksek hızlı doğrultma işlemlerinde kullanılır. Maksimum reverse leakage akımı 90V'ta 4mA, forward voltajı 200mA'de 980mV'tur. Güç kaynakları, invertörler, AC/DC dönüştürücüler ve endüstriyel doğrultma uygulamalarında tercih edilen bir bileşendir. Ürün obsolete (üretim durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 90 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 90 V |
| Voltage - Forward (Vf) (Max) @ If | 980 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
