Diyotlar - Doğrultucular - Diziler

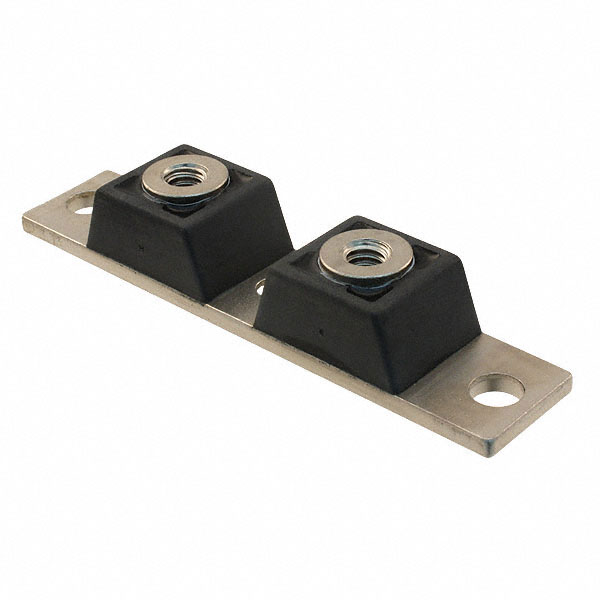

CPT30060
DIODE MODULE 60V 150A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30060
CPT30060 Hakkında
CPT30060, Microchip Technology tarafından üretilen 60V 150A kapasiteli Schottky diyot modülü dizisidir. 1 Pair Common Cathode konfigürasyonunda tasarlanan bu komponent, ortalama doğrultulmuş akım olarak diode başına 150A'e kadar çalışabilir. Twin Tower (MD3CC) paketinde sunulan cihaz, chassis mount montaj tipinde kullanılır. Fast recovery özelliği ile 500ns'den daha kısa switching süresi sunar. Forward voltajı 200A'de maksimum 820mV olan bu diyot modülü, ters akım kaçağı 60V'de 4mA'dir. Güç kaynakları, DC-DC dönüştürücüler, invertör devreleri ve benzer yüksek akımlı doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 820 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
