Diyotlar - Doğrultucular - Diziler

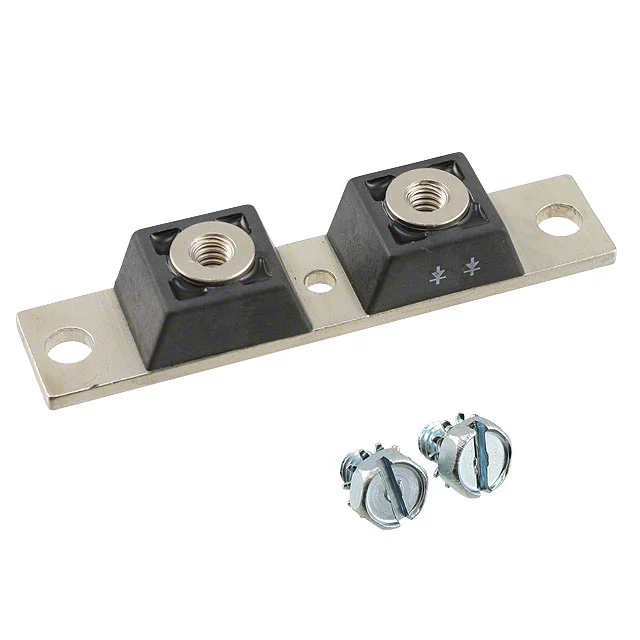

CPT30050
DIODE MODULE 50V 150A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- Twin Tower
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30050
CPT30050 Hakkında
CPT30050, Microchip Technology tarafından üretilen 50V 150A kapasiteli Schottky diyot modülüdür. Twin Tower kasa türünde chassis mount olarak tasarlanan bu komponent, 1 Pair Common Cathode konfigürasyonuna sahiptir. 150A ortalama doğrultulmuş akım, 760mV forward voltajı ve 500ns altında recovery süresi ile hızlı anahtarlama uygulamalarında kullanılır. Güç kaynakları, invertör devreleri, motor kontrol sistemleri ve AC/DC dönüştürücülerde doğrultma elemanı olarak uygulanır. 50V maksimum ters voltajı ve 4mA ters kaçak akımı ile güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 50 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 760 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
