CPT30045

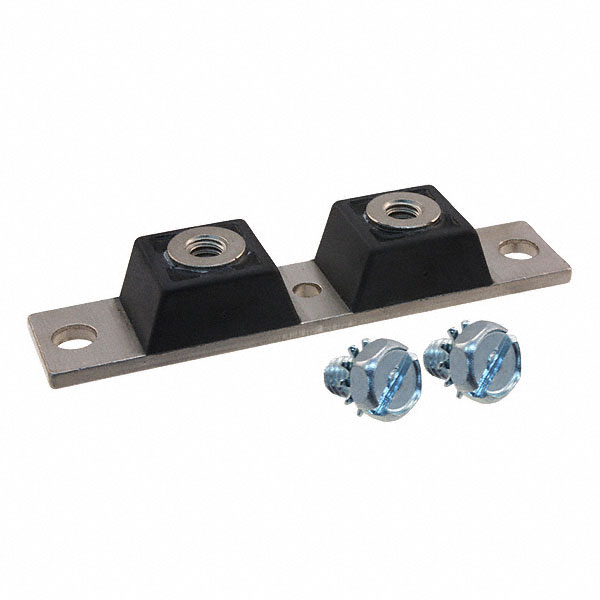

DIODE MODULE 45V 150A 2TOWER
- Üretici
- Microchip Technology
- Paket/Kılıf
- MD3CC
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30045
CPT30045 Hakkında
CPT30045, Microchip Technology tarafından üretilen 45V 150A kapasiteli Schottky diyot modülü dizisidir. Common Cathode konfigürasyonunda iki diyottan oluşan bu komponent, hızlı geri kazanım (500ns) özelliğine sahiptir. MD3CC paketinde chassis mount tipinde sunulan bu ürün, güç kaynakları, AC/DC konverterler, inverterler ve endüstriyel doğrultma uygulamalarında kullanılır. 760 mV forward voltage rating ve 4 mA reverse leakage karakteristiği ile verimli doğrultma performansı sağlar. Twin Tower konfigürasyonu kompakt tasarımlar için idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | MD3CC |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Twin Tower |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 760 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
