Diyotlar - Doğrultucular - Diziler

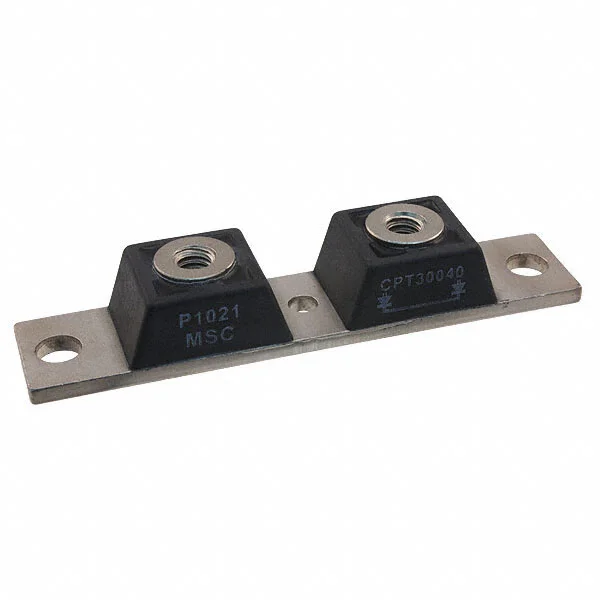

CPT30040
DIODE MODULE 40V 150A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT30040
CPT30040 Hakkında
CPT30040, Microchip Technology tarafından üretilen TO-244AB paketli Schottky diyot modülüdür. 40V ters voltaj ve 150A ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, 1 çift ortak katot (Common Cathode) konfigürasyonunda tasarlanmıştır. Fast Recovery özelliği sayesinde ≤500ns anahtarlama hızına ulaşan CPT30040, güç kaynakları, invertörler, AC/DC dönüştürücüler ve yüksek akım uygulamalarında doğrultma görevini üstlenir. 760mV forward voltaj ve 4mA ters sızıntı akımı özellikleri ile verimli enerji yönetimi sağlar. Chassis mount olarak tasarlanmış bu modül, endüstriyel ve ticari elektronik sistemlerde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 4 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 760 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
