Diyotlar - Doğrultucular - Diziler
CPT20145

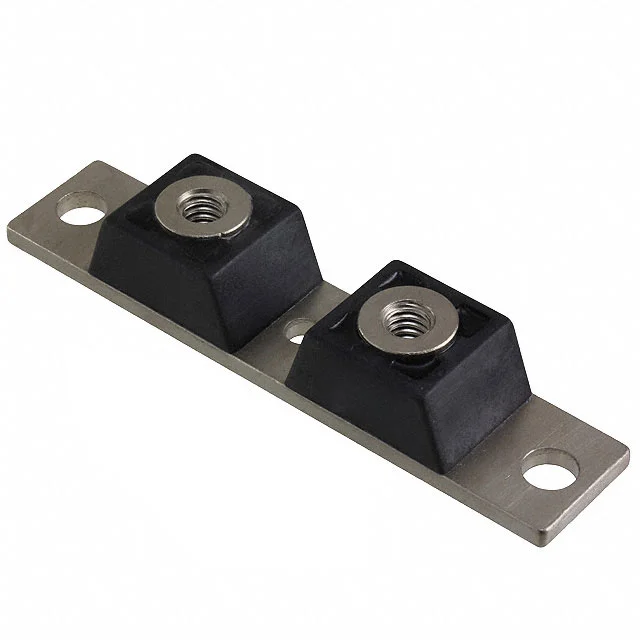

DIODE MODULE 45V 100A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT20145
CPT20145 Hakkında
CPT20145, Microchip Technology tarafından üretilen Schottky diyot modülüdür. TO-244AB kasa tipi ile sunulan bu komponent, 100A ortalama doğrultulmuş akım kapasitesine sahiptir. 45V maksimum ters voltaj desteği ile güç kaynakları, AC-DC dönüştürücüler ve endüstriyel elektrik uygulamalarında doğrultma işlevi görmek üzere tasarlanmıştır. 1 Pair Common Cathode konfigürasyonunda sunulan modül, 680mV maksimum forward voltaj ve 500ns'den hızlı recovery time özellikleriyle verimli doğrultma sağlar. Şasi montajı yapılan bu bileşen, yüksek akım uygulamalarında soğutma gereksinimleri minimum tutmaya yardımcı olur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 4 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 680 mV @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
