Diyotlar - Doğrultucular - Diziler
CPT12050

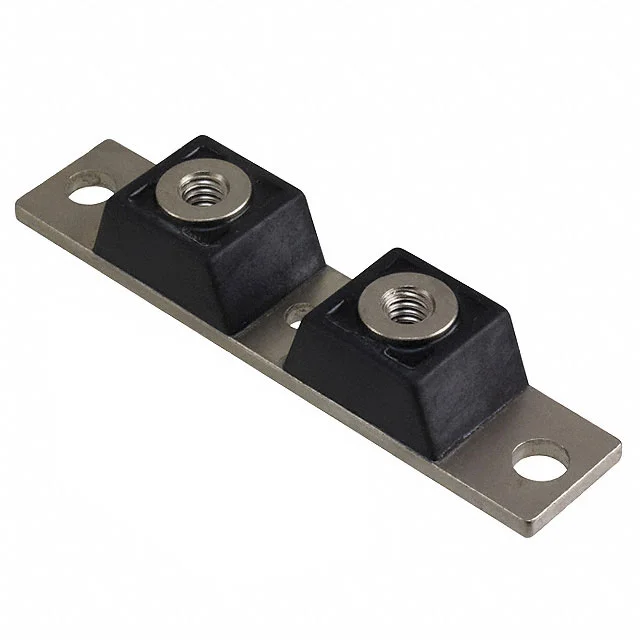

DIODE MODULE 50V 60A TO244AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-244AB
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- CPT12050
CPT12050 Hakkında
CPT12050, Microchip Technology tarafından üretilen TO-244AB paketinde sunulan Schottky diyot modülüdür. 50V ters gerilim derecelendirilmiş bu bileşen, Common Cathode yapılandırması ile 60A ortalama doğrultulmuş akımı destekler. Fast Recovery özelliği ile 500ns'den kısa anahtarlama süresi ve 200mA üzerindeki akımlarda hızlı yanıt karakteristiğine sahiptir. Maksimum 800mV forward voltajı ile enerji kaybı minimize edilmiştir. Chassis mount tipinde tasarlanan CPT12050, endüstriyel güç kaynakları, invertörler, AC-DC dönüştürücüler ve yüksek akım uygulamalarında kullanılır. 3mA ters sızıntı akımı ile düşük kaçak özelliği gösterir. Obsolete statüsü nedeniyle alternatif bileşen seçimi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 3 mA @ 50 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-244AB |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-244AB |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
