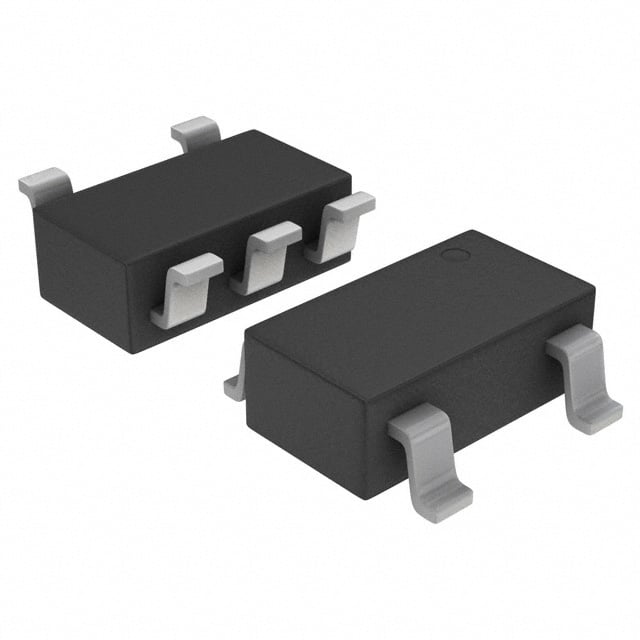

CPH5541-TL-E
TRANS NPN/PNP 40V/30V 0.7A 5CPH
CPH5541-TL-E Hakkında
CPH5541-TL-E, onsemi tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. Bu komponent, 40V (NPN) ve 30V (PNP) maksimum collector-emitter geriliminde çalışabilen, 700mA'e kadar collector akımını destekleyen yüksek hızlı bir transistör çiftidir. 540MHz transition frequency ile diferansiyel amplifikatör, komparatör ve hızlı anahtarlama uygulamalarında kullanılır. SC-74A (SOT-753) yüzey montaj paketinde sunulan bu bileşen, 150°C maksimum junction sıcaklığında 600mW güç tüketebilir. 300 minimum DC current gain ve 190mV saturation voltajı ile düşük gerilim dijital ve analog devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 50mA, 2V |
| Frequency - Transition | 540MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 600mW |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 190mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V, 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
