Transistörler - Bipolar (BJT) - Diziler

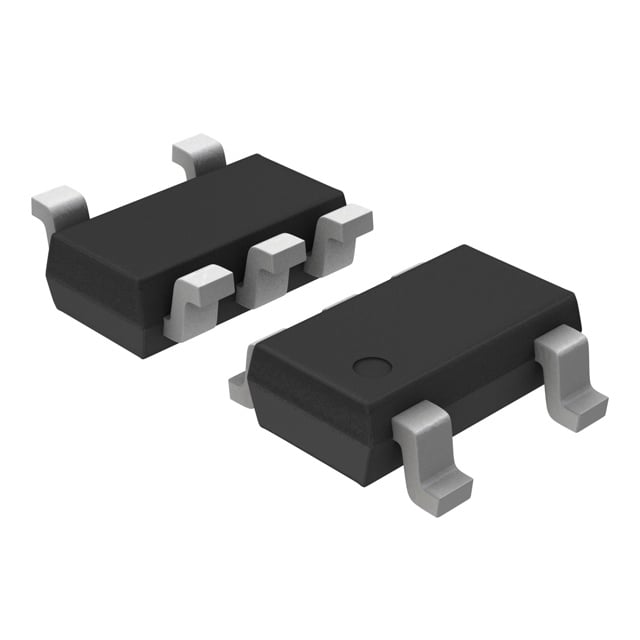

CPH5524-TL-E
TRANS NPN/PNP 50V 3A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5524
CPH5524-TL-E Hakkında
CPH5524-TL-E, onsemi tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu bileşen, 50V collector-emitter kırılma voltajı ve 3A maksimum collector akımı ile çalışır. 380MHz transition frequency'si sayesinde orta hızlı anahtarlama uygulamalarına uygundur. 1.2W maksimum güç dissipasyonu ve 150°C işletme sıcaklığı ile endüstriyel ortamlar için tasarlanmıştır. DC akım kazancı 100mA, 2V koşullarında 200 minimum değerine sahiptir. Bu transistör dizisi, sinyal anahtarlaması, darbe amplifikasyonu ve genel amaçlı dijital-analog devre uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 380MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 240mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
