Transistörler - Bipolar (BJT) - Diziler

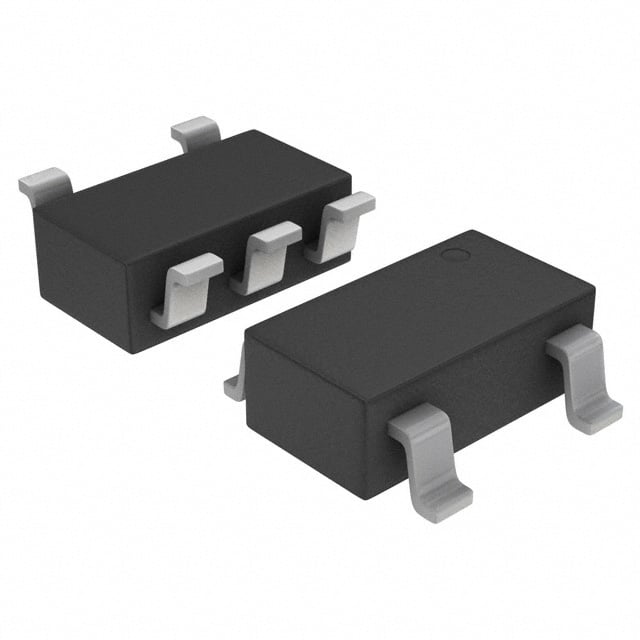

CPH5520-TL-E
TRANS NPN/PNP 80V/50V 2A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5520
CPH5520-TL-E Hakkında
CPH5520-TL-E, onsemi tarafından üretilen emitter coupled NPN/PNP bipolar junction transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu komponent, 80V (NPN) ve 50V (PNP) collector-emitter breakdown voltajlarına sahiptir. 2A maksimum collector akımı ve 420MHz transition frequency ile yüksek hızlı anahtarlama uygulamalarında kullanılabilir. 260mV maksimum saturation voltajı ve 200 minimum DC current gain (100mA, 2V'de) ile sinyal amplifikasyonu ve dijital anahtarlama devrelerine uygundur. 1.2W maksimum güç tüketimi ile ses amplifikasyonu, RF uygulamaları, frekans dönüştürücüler ve düşük sinyal seviyesi anahtarlama devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 260mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80V, 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
