Transistörler - Bipolar (BJT) - Diziler

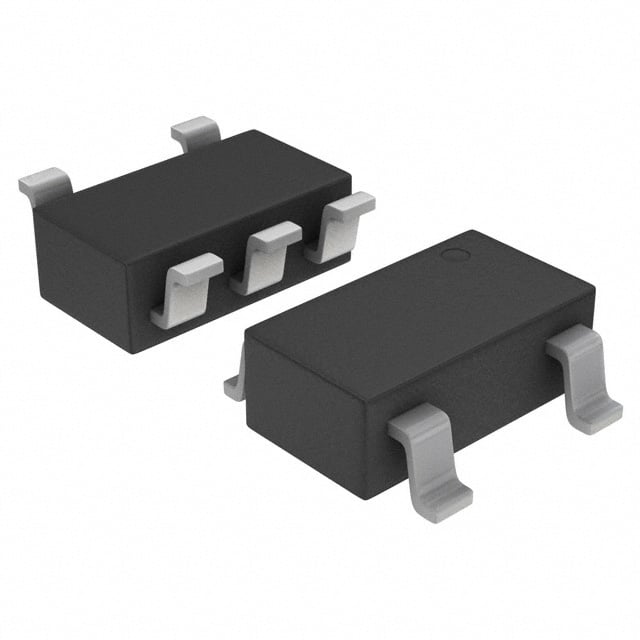

CPH5518-TL-H
TRANS NPN/PNP 80V/50V 1A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5518
CPH5518-TL-H Hakkında
CPH5518-TL-H, onsemi tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu bileşen, 1A kolektör akımı kapasitesi ve 80V (NPN) / 50V (PNP) kırılma gerilimi ile çalışır. 420MHz geçiş frekansı, 200 minimum DC akım kazancı ve 190mV saturasyon gerilimi özellikleriyle düşük seviyeli sinyal anahtarlaması, amplifikasyon ve lojik devre uygulamalarında kullanılmaya uygundur. Maksimum 1.2W güç dağıtım kapasitesi ile entegre sinyal işleme çevreleri tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Obsolete |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 190mV @ 10mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80V, 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
