Transistörler - Bipolar (BJT) - Diziler

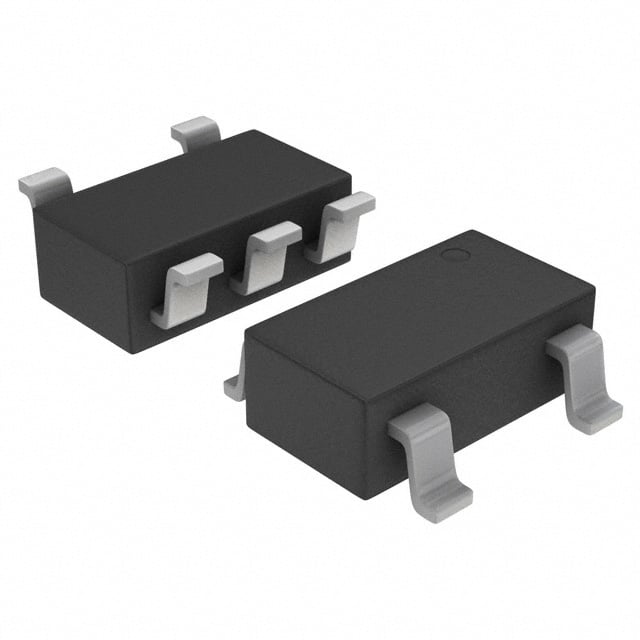

CPH5518-TL-E
TRANS NPN/PNP 80V/50V 1A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5518
CPH5518-TL-E Hakkında
CPH5518-TL-E, onsemi tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 yüksek yoğunluk yüzeye monte paketinde sunulan bu bileşen, maksimum 1A kolektör akımı ve 80V/50V kırılma gerilimi ile tasarlanmıştır. 420MHz transition frequency ve 200 minimum DC current gain (hFE) değerleri ile orta hız uygulamalarda kullanılır. 1.2W maksimum güç dağıtımı kapasitesi ve 150°C işletme sıcaklığı ile endüstriyel ve tüketici elektroniğinde sinyal kuvvetlendirme, switching ve amplifikasyon devreleri için uygun bir seçenektir. Düşük saturation gerilimi (190mV) sayesinde güç yönetimi uygulamalarında verimlilik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Obsolete |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 190mV @ 10mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80V, 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
