Transistörler - Bipolar (BJT) - Diziler

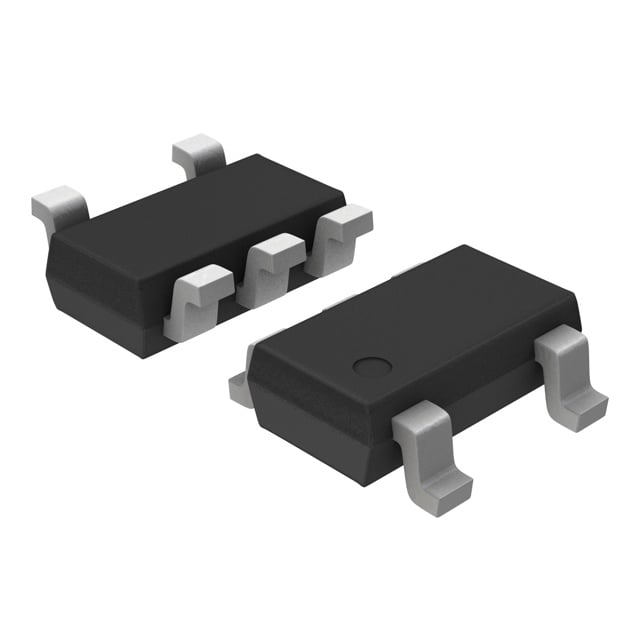

CPH5517-TL-E
TRANS NPN/PNP 50V 1A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5517
CPH5517-TL-E Hakkında
CPH5517-TL-E, onsemi tarafından üretilen düşük güç NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu komponent, 50V collector-emitter gerilimi ve 1A maksimum collector akımı ile çalışabilmektedir. 420MHz transit frekansı sayesinde hızlı anahtarlama uygulamalarında kullanılabilir. 200'lü minimum DC akım kazancı (hFE), 430mV doyum gerilimi ve 900mW maksimum güç derecelendirmesi ile entegre edici ve sürücü devrelerde yer bulur. Gömülü sistemler, ses amplifikatörleri, sinyal işleme ve endüstriyel kontrolcüler gibi uygulamalarda yaygın olarak tercih edilmektedir. -40°C ile +150°C arasında güvenilir çalışma sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 900mW |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Common Base) |
| Vce Saturation (Max) @ Ib, Ic | 430mV @ 10mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
