Transistörler - Bipolar (BJT) - Diziler

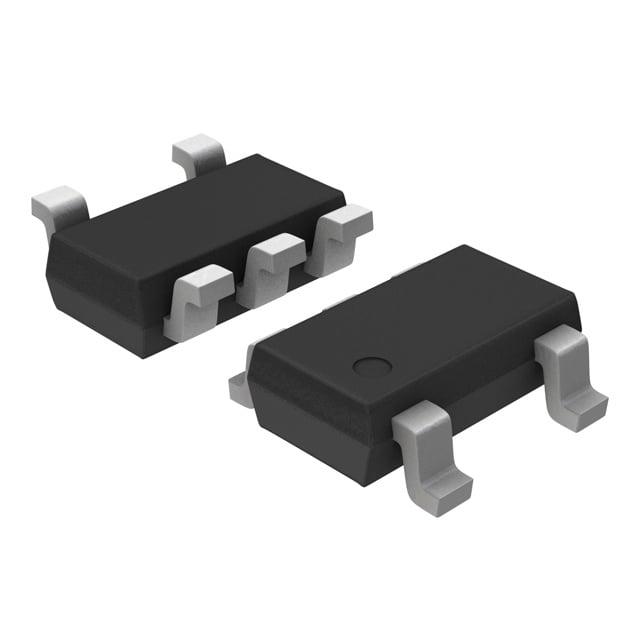

CPH5506-TL-E
TRANS NPN/PNP 30V 1.5A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5506
CPH5506-TL-E Hakkında
CPH5506-TL-E, onsemi tarafından üretilen emitter coupled NPN/PNP transistör dizisidir. SOT-23-5 yüzey montaj paketinde sunulan bu bileşen, 30V maksimum Vce, 1.5A maksimum kolektör akımı ve 500MHz/450MHz transition frequency özelliklerine sahiptir. 1.2W maksimum güç kapasitesi ile çalışır. DC current gain değeri 200'dür (100mA, 2V koşullarında). 150°C'ye kadar işletme sıcaklığında kullanılabilir. Düşük 100nA ICBO değeri ile statik akımı minimize eder. Uygulamalar arasında analog sinyal işleme, ses amplifikasyonu, enerji kaynağı yönetimi ve hızlı anahtarlama devreleri yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 500MHz, 450MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Active |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | NPN, PNP (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 225mV @ 15mA, 750mA, 375mV @ 15mA, 750mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
