Transistörler - Bipolar (BJT) - Diziler

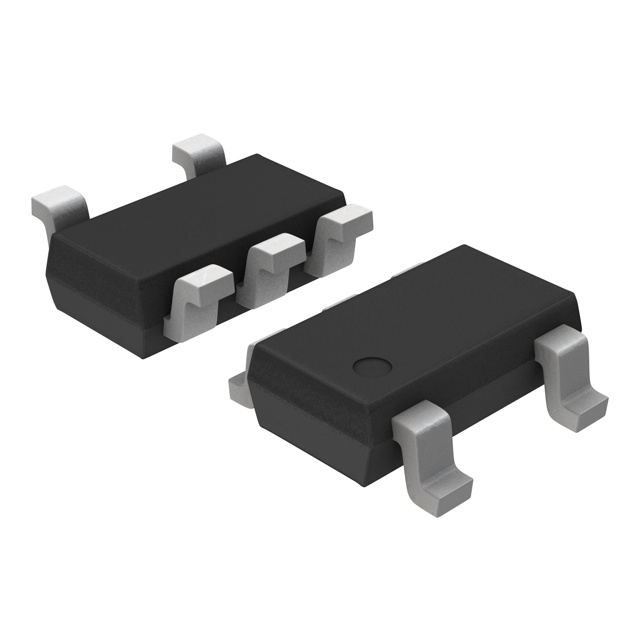

CPH5504-TL-E
TRANS 2NPN 50V 3A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SOT-23-5 Thin
- Seri / Aile Numarası
- CPH5504
CPH5504-TL-E Hakkında
CPH5504-TL-E, onsemi tarafından üretilen dual NPN transistör dizisidir. Tek bir SOT-23-5 paketinde iki adet NPN transistör barındırır. 50V collector-emitter breakdown voltajı ve 3A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 380MHz transition frequency ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. 1.2W maksimum güç tüketimi, 200 (100mA, 2V'de) minimum DC current gain ve 210mV saturation voltajı özellikleriyle, ses frekans amplifikatörleri, darbe modülasyonu devreleri, anahtarlama uygulamaları ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır. Surface mount montaj tipi ile kompakt PCB tasarımlarına uygun olan bu bileşen, 150°C'ye kadar çalışma sıcaklığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 380MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-5 Thin, TSOT-23-5 |
| Part Status | Obsolete |
| Power - Max | 1.2W |
| Supplier Device Package | 5-CPH |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 210mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
