Transistörler - FET, MOSFET - Diziler

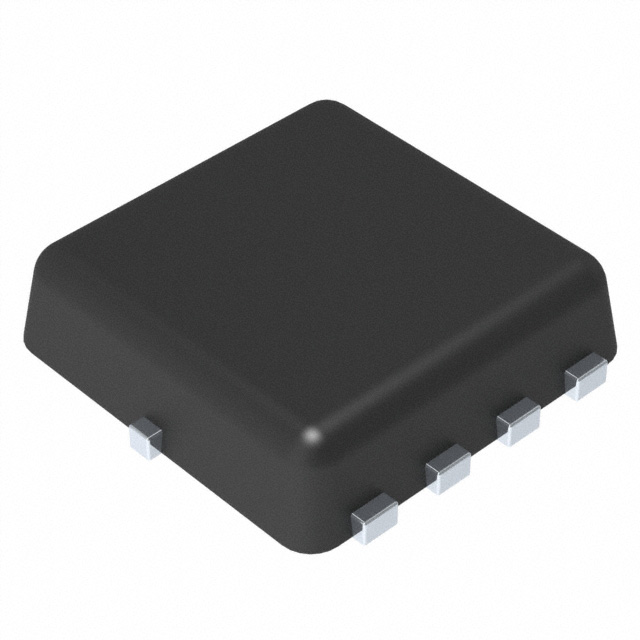

CMS25NN03V8-HF
MOSFET N-CH 30VDS 20VGS 25A PDFN
- Üretici
- Comchip Technology
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- CMS25NN03V8
CMS25NN03V8-HF Hakkında
CMS25NN03V8-HF, Comchip Technology tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source gerilim (Vdss) ve 25A sürekli drenaj akımı kapasitesiyle anahtarlama ve güç yönetimi uygulamalarında kullanılır. 20mOhm maksimum on-direnç (Rds(on)) ile düşük enerji kaybı sağlar. Surface mount 8-PowerWDFN (3.3x3.3mm) paketinde sunulan bu bileşen, motor sürücüleri, güç kaynakları, batarya yönetim sistemleri ve endüstriyel kontrol devrelerinde yaygın olarak uygulanır. -55°C ile 150°C arası geniş çalışma sıcaklık aralığı ile çeşitli ortamlarda güvenilir performans sunar. Düşük gate charge (7.2nC) ve input kapasitansi (572pF) hızlı anahtarlama işlemleri destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 572pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power - Max | 1.7W (Ta), 20.8W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 10A, 10V |
| Supplier Device Package | 8-PDFN (SPR-PAK ) (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
